CSI IN E WI-FI

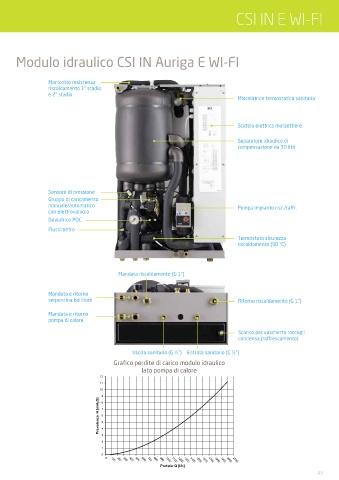

Modulo idraulico CSI IN Auriga E WI-FI

Manicotto resistenza
riscaldamento 1° stadio
e 2° stadio
Miscelatrice termostatica sanitaria

Scatola elettrica morsettiere

Separatore idraulico di
compensazione da 30 litri

Sensore di pressione
Gruppo di caricamento
manuale/automatico Pompa impianto risc./raffr.
con elettrovalvola
Deviatrice PDC
Flussimetro
Termostato sicurezza
riscaldamento (50 °C)

Mandata riscaldamento (G 1")

Mandata e ritorno
serpentina bollitore Ritorno riscaldamento (G 1")

Mandata e ritorno
pompa di calore
Scarico per vaschetta raccogli
condensa (raffrescamento)
Uscita sanitario (G ½") Entrata sanitario (G ½")

Grafico perdite di carico modulo idraulico
lato pompa di calore
12
11
10
9
H [mH₂O] 8 7 6

Prevalenza 5 4

3
2
1
0

Portata Q [l/h]
