CSI IN E WI-FI

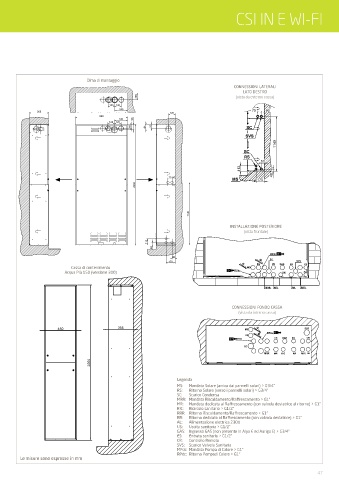

Dima di montaggio
CONNESSIONI LATERALI
LATO DESTRO
(vista da esterno cassa)

MS SVS
MPdc
RS
RPdc US GAS ES CR
SC
MRR MR RIC RR RRR AL

B

N
TIO INSTALLAZIONE POSTERIORE

C (vista frontale)
SE MPdc

SC
SVS
RS US GAS ES CR
Cassa di contenimento MS
Acqua Più 150 (versione 300) RPdc RIC AL

MRR MR RR RRR

CONNESSIONI FONDO CASSA
(vista da interno cassa)

450 355 MS SVS
MPdc
RS
RPdc US GAS ES CR
SC
MRR MR RIC RR RRR AL
7726281.02
2200

7816993 (02-08/22) 80 Legenda
MS: Mandata Solare (arriva dai pannelli solari) > G3/4”
RS: Ritorno Solare (verso i pannelli solari) > G3/4”
SC: Scarico Condensa
MRR: Mandata Riscaldamento/Raffrescamento > G1”
MR: Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) > G1”
RIC: Ricircolo sanitario > G1/2”
RRR: Ritorno Riscaldamento/Raffrescamento > G1”
RR: Ritorno dedicato al Raffrescamento (con valvola deviatrice) > G1”
AL: Alimentazione elettrica 230V
US: Uscita sanitaria > G1/2”
GAS: Ingresso GAS (non presente in Alya E ed Auriga E) > G3/4”
ES: Entrata sanitaria > G1/2”
CR: Controllo Remoto
SVS: Scarico Valvola Sanitaria MPdc
MPdc: Mandata Pompa di Calore > G1” SC SVS
RPdc: Ritorno Pompadi Calore > G1” RS US GAS ES CR
Le misure sono espresse in mm MS
RPdc AL
RIC
