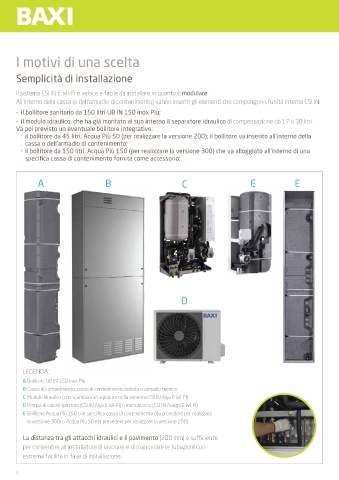

I motivi di una scelta


       Semplicità di installazione


       Il sistema CSI IN E WI-FI è veloce e facile da installare in quanto è modulare.
       All’interno della cassa (o dell'armadio di contenimento) vanno inseriti gli elementi che compongono l'unità interna CSI IN:

       -  il bollitore sanitario da 150 litri UB IN 150 inox Più;
       -  il modulo idraulico, che ha già montato al suo interno il separatore idraulico di compensazione da 17 o 30 litri.
       Va poi previsto un eventuale bollitore integrativo:
          •   il bollitore da 45 litri, Acqua Più 50 (per realizzare la versione 200); il bollitore va inserito all'interno della
          cassa o dell'armadio di contenimento;
           il bollitore da 150 litri, Acqua Più 150 (per realizzare la versione 300) che va alloggiato all'interno di una
        •
          specifica cassa di contenimento fornita come accessorio;



              A                       B                          C                       E               E
























                                                                 D














         LEGENDA:
         A Bollitore UB IN 150 inox Più
         B Cassa di contenimento, cassa di contenimento isolata o armadio tecnico
         C Modulo idraulico (con scambiatore a piastre nella versione CSI IN Alya E WI-FI)
         D Pompa di calore splittata (CSI IN Alya E WI-FI) o monoblocco (CSI IN Auriga E WI-FI)
         E Bollitore Acqua Più 150 con specifica cassa di contenimento (da prevedere per realizzare
           la versione 300) o Acqua Più 50 (da prevedere per realizzare la versione 200)

         La distanza tra gli attacchi idraulici e il pavimento (200 mm) è sufficiente
         per consentire all’installatore di lavorare e di manovrare le tubazioni con
         estrema facilità in fase di installazione.
