Fan coil

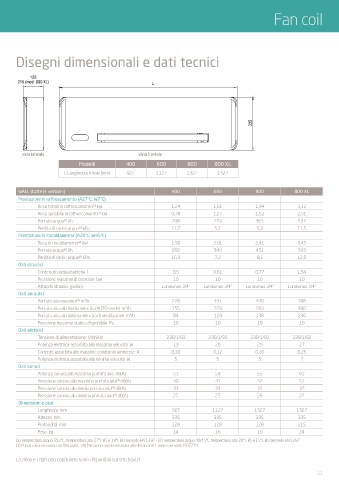

Disegni dimensionali e dati tecnici

128
215 (mod. 800 XL) L

335

vista laterale vista frontale
B
A
Modelli 400 600 800 800 XL
L Lunghezza totale (mm) 927 1127 1327 1327

WALL (tutte le versioni) 400 600 800 800 XL
Prestazioni in raffrescamento (A27°C; W7°C)
Resa totale in raffrescamento kW 1,24 1,61 1,94 3,12
(1)
Resa sensibile in raffrescamento kW 0,78 1,27 1,52 2,51
(1)
Portata acqua l/h 208 279 365 537
(1)
Perdita di carico acqua kPa 11,7 5,1 5,3 11,5
(1)
Prestazioni in riscaldamento (A20°C; W45°C)
Resa in riscaldamento kW 1,50 2,01 2,41 3,45
(2)
(2)
Portata acqua l/h 260 349 451 593
Perdita di carico acqua kPa 16,3 7,2 8,1 12,5
(2)
Dati idraulici
Contenuto acqua batteria l 0,5 0,61 0,77 1,54
Pressione massima di esercizio bar 10 10 10 10
Attacchi idraulici (pollici) Eurokonus 3/4” Eurokonus 3/4” Eurokonus 3/4” Eurokonus 3/4”
Dati aeraulici
Portata aria massima m /h 228 331 440 788
(3)
3
3
Portata aria alla media velocità (AUTO mode) m /h 155 229 283 480
Portata aria alla minima velocità di ventilazione m /h 84 124 138 230
3
Pressione massima statica disponibile Pa 10 10 10 10
Dati elettrici
Tensione di alimentazione V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50
Potenza elettrica assorbita alla massima velocità W 19 20 29 27
Corrente assorbita alle massime condizioni ammesse A 0,10 0,12 0,16 0,25
Potenza elettrica assorbita alla minima velocità W 5 5 5 7
Dati sonori
Potenza sonora alla massima portata aria dB(A) 53 54 55 62
Pressione sonora alla massima portata aria dB(A) 40 41 42 51
(4)
Pressione sonora alla media portata aria dB(A) 33 34 34 37
(4)
Pressione sonora alla minima portata aria dB(A) 25 25 26 27
(4)
Dimensioni e pesi
Lunghezza mm 927 1127 1327 1327
Altezza mm 335 335 335 335
Profondità mm 128 128 128 215
Peso kg 14 16 19 24
(1) Temperatura acqua 7/12°C, temperatura aria 27°C BS e 19°C BU secondo EN 1397 - (2) Temperatura acqua 40/45°C, temperatura aria 20°C BS e 15°C BU secondo EN 1397
(3) Portata aria misurata con filtri puliti - (4) Pressione sonora misurata alla distanza di 1 metro secondo ISO7779

La dima e i dati uso capitolato sono disponibili sul sito baxi.it
