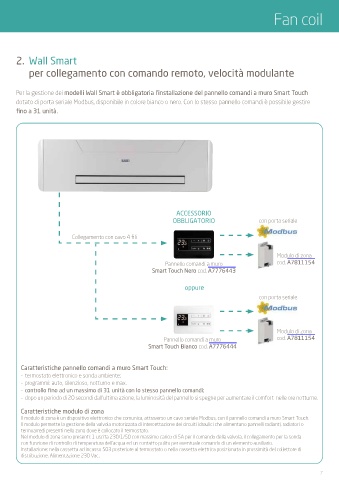

Page 7 - BAXI - FAN COIL - FIDRA

Fan coil

2. Wall Smart

per collegamento con comando remoto, velocità modulante

Per la gestione dei modelli Wall Smart è obbligatoria l’installazione del pannello comandi a muro Smart Touch
dotato di porta seriale Modbus, disponibile in colore bianco o nero. Con lo stesso pannello comandi è possibile gestire
fino a 31 unità.

ACCESSORIO
OBBLIGATORIO con porta seriale

Collegamento con cavo 4 fili

Modulo di zona
Pannello comandi a muro cod. A7811154
Smart Touch Nero cod. A7776443

oppure
con porta seriale

Modulo di zona
Pannello comandi a muro cod. A7811154
Smart Touch Bianco cod. A7776444

Caratteristiche pannello comandi a muro Smart Touch:
- termostato elettronico e sonda ambiente;
- programmi: auto, silenzioso, notturno e max.
- controllo fino ad un massimo di 31 unità con lo stesso pannello comandi;
- dopo un periodo di 20 secondi dall’ultima azione, la luminosità del pannello si spegne per aumentare il comfort nelle ore notturne.

Caratteristiche modulo di zona
Il modulo di zona è un dispositivo elettronico che comunica, attraverso un cavo seriale Modbus, con il pannello comandi a muro Smart Touch.
Il modulo permette la gestione della valvola motorizzata di intercettazione dei circuiti idraulici che alimentano pannelli radianti, radiatori o
termoarredi presenti nella zona dove è collocato il termostato.
Nel modulo di zona sono presenti: 1 uscita 230/1/50 con massimo carico di 5A per il comando della valvola, il collegamento per la sonda
con funzione di controllo di temperatura dell’acqua ed un contatto pulito per eventuale comando di un elemento ausiliario.
Installazione: nella cassetta ad incasso 503 posteriore al termostato o nella cassetta elettrica posizionata in prossimità del collettore di
distribuzione. Alimentazione 230 Vac.

7
