P. 47
Fan coil

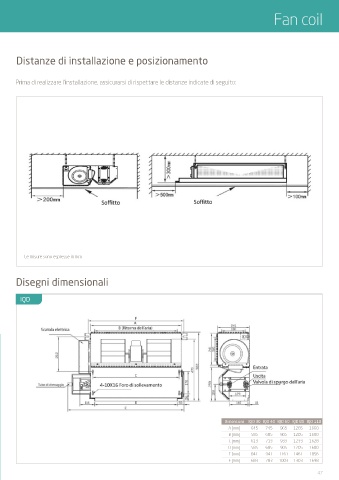

Distanze di installazione e posizionamento
Prima di realizzare l’installazione, assicurarsi di rispettare le distanze indicate di seguito:
Le misure sono espresse in mm
Disegni dimensionali
IQD
Dimensioni IQD 30 IQD 40 IQD 60 IQD 80 IQD 110
A [mm] 645 745 965 1265 1660
B [mm] 585 685 905 1205 1600
C [mm] 613 713 933 1233 1628
D [mm] 585 685 905 1205 1600
E [mm] 841 941 1161 1461 1856
F [mm] 683 783 1003 1303 1698
47
