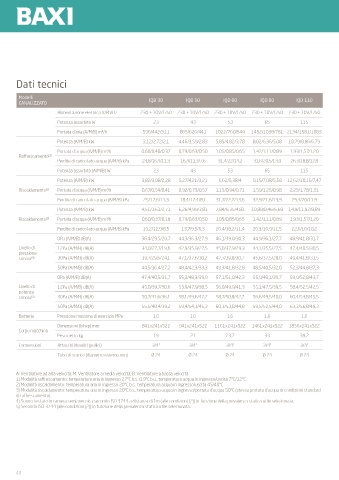

Dati tecnici

Modelli IQD 30 IQD 50 IQD 60 IQD 80 IQD 110
CANALIZZATO
Alimentazione elettrica V/Ph/Hz 230 ± 10V/1/50 230 ± 10V/1/50 230 ± 10V/1/50 230 ± 10V/1/50 230 ± 10V/1/50
Potenza assorbita W 23 43 53 65 115
Portata d’aria (A/M/B) m /h 596/442/311 865/626/441 1022/760/544 1452/1038/781 2134/1581/1083
3
Potenza (A/M/B) kW 3,12/2,72/2,1 4,46/3,59/2,83 5,85/4,82/3,78 8,02/6,36/5,08 10,79/8,86/6,79
Portata d’acqua (A/M/B) m /h 0,60/0,48/0,37 0,79/0,63/0,50 1,05/0,85/0,65 1,42/1,11/0,89 1,93/1,57/1,20
3
Raffrescamento (1)
Perdite di carico lato acqua (A/M/B) kPa 23,8/16,4/11,3 16,4/11,3/7,6 31,4/22/14,2 31,6/20,5/13,9 26,3/18,8/12,8
Potenza assorbita (A/M/B) W 23 43 53 65 115
Potenza (A/M/B) kW 3,82/3,08/2,28 5,27/4,21/3,21 6,62/5,38/4 9,15/7,08/5,58 12,62/10,15/7,47
Riscaldamento (2) Portata d’acqua (A/M/B) m /h 0,67/0,54/0,41 0,92/0,73/0,57 1,15/0,94/0,71 1,59/1,26/0,98 2,23/1,78/1,31
3
Perdite di carico lato acqua (A/M/B) kPa 25/17,6/11,3 18,4/12,4/8,1 31,7/22,2/13,6 32,9/21,6/13,9 29,4/20/11,9
Potenza (A/M/B) kW 4,51/3,61/2,71 6,26/4,99/3,81 7,84/6,35/4,81 10,88/8,46/6,68 14,9/11,92/8,89
Riscaldamento (3) Portata d’acqua (A/M/B) m /h 0,60/0,37/0,18 0,79/0,63/0,50 1,05/0,85/0,65 1,42/1,11/0,89 1,93/1,57/1,20
3
Perdite di carico lato acqua (A/M/B) kPa 19,2/12,9/8,5 13,7/9,5/6,3 26,4/18,2/11,4 26,3/16,9/11,5 22,6/16/10,2
0Pa (A/M/B) dB(A) 36,4/29,5/20,7 44,3/36,3/27,9 46,1/39,0/30,3 44,9/36,1/27,7 48,9/41,8/31,7
Livello di 12Pa (A/M/B) dB(A) 34,0/27,7/19,6 42,9/35,9/27,5 45,0/37,9/29,3 44,1/35,5/27,5 47,4/40,5/30,5
pressione
sonora (4) 30Pa (A/M/B) dB(A) 39,7/29,6/24,1 47,1/37,6/30,2 47,7/39,8/30,7 45,6/37,5/28,0 49,4/41,8/33,5
50Pa (A/M/B) dB(A) 44,5/36,4/27,2 48,4/42,3/33,3 49,3/41,8/32,8 48,5/40,5/32,0 52,3/44,8/37,3
0Pa (A/M/B) dB(A) 47,4/40,5/31,7 55,3/48,3/39,9 57,1/51,0/42,3 55,9/48,1/39,7 59,9/52,8/43,7
Livello di 12Pa (A/M/B) dB(A) 45,0/39,7/30,6 53,9/47,9/38,5 56,0/49,9/41,3 55,1/47,5/39,5 58,4/52,5/42,5
potenza
sonora (5) 30Pa (A/M/B) dB(A) 50,7/41,6/36,1 58,1/49,6/42,2 58,7/50,8/42,7 56,6/49,5/40,0 60,4/53,8/45,5
50Pa (A/M/B) dB(A) 55,5/48,4/39,2 59,4/54,3/45,3 60,3/53,8/44,8 59,5/52,5/44,0 63,3/56,8/49,3
Batteria Pressione massima di esercizio MPa 1,6 1,6 1,6 1,6 1,6
Dimensioni (lxhxp) mm 841x241x522 941x241x522 1161x241x522 1461x241x522 1856x241x522
Corpo macchina
Peso netto kg 19 21 23,7 33 39,2
Connessioni Attacchi idraulici (pollici) 3/4” 3/4” 3/4” 3/4” 3/4”
Tubo di scarico (diametro esterno mm) Ø 24 Ø 24 Ø 24 Ø 24 Ø 24

A: Ventilatore ad alta velocità; M: Ventilatore a media velocità; B: Ventilatore a bassa velocità.
1) Modalità raffrescamento: temperatura aria in ingresso 27°C b.s. /19°C b.u., temperatura acqua in ingresso/uscita 7°C/12°C.
2) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/uscita 45/40°C
3) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/portata d’acqua 50°C (stessa portata d’acqua in condizioni standard
di raffrescamento).
4) Suono testato in camera semianecoica secondo ISO 3744 a distanza di 1m (alle condizioni (2)) in funzione della prevalenza statica utile selezionata.
5) Secondo ISO 3744 (alle condizioni (2)) in funzione della prevalenza statica utile selezionata.
