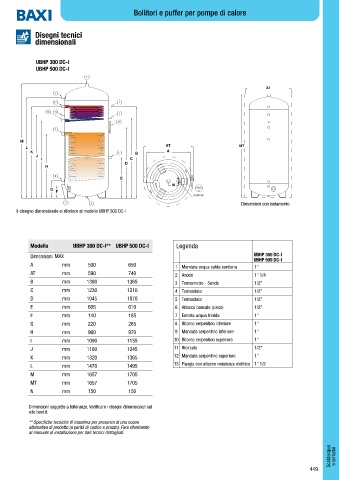

Page 451 - BAXI - LISTINO MARZO 2024 - FIDRA

Bollitori e puffer per pompe di calore

Disegni tecnici
dimensionali

UBHP 300 DC-I
UBHP 500 DC-I

AT

M
AT MT
L
K B A
J
I C
D
H
E
N
G
F
Dimensioni con isolamento
Il disegno dimensionale si riferisce al modello UBHP 500 DC-I

Modello UBHP 300 DC-I** UBHP 500 DC-I Legenda

Dimensioni MAX UBHP 300 DC-I
UBHP 500 DC-I
A mm 500 650 1 Mandata acqua calda sanitaria 1”
AT mm 590 740 2 Anodo 1” 1/4
B mm 1390 1365 3 Termometro - Sonda 1/2”
C mm 1230 1210 4 Termostato 1/2”
D mm 1045 1070 5 Termostato 1/2”
E mm 605 610 6 Attacco bancale (cieco) 1/2”
F mm 140 185 7 Entrata acqua fredda 1”
G mm 220 265 8 Ritorno serpentino inferiore 1”
H mm 960 970 9 Mandata serpentino inferiore 1”
I mm 1090 1155 10 Ritorno serpentino superiore 1”
J mm 1180 1245 11 Ricircolo 1/2”
K mm 1320 1365 12 Mandata serpentino superiore 1”
L mm 1470 1495 13 Flangia con attacco resistenza elettrica 1” 1/2
M mm 1657 1705
MT mm 1657 1705
N mm 150 150

Dimensioni soggette a tolleranze. Verificare i disegni dimensionali sul
sito baxi.it.
** Specifiche tecniche di massima per presenza di una nuova
alternativa di prodotto (a parità di codice e prezzo). Fare riferimento
al manuale di installazione per dati tecnici dettagliati.
