Bollitori e puffer per pompe di calore

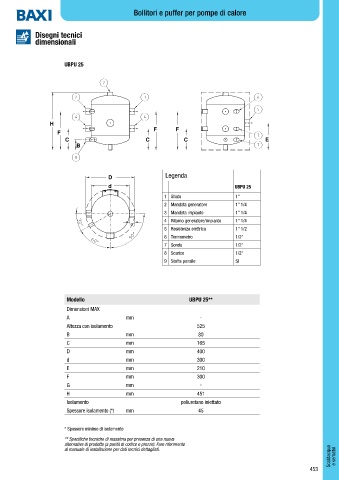

Disegni tecnici
dimensionali

UBPU 25

H
F F
F
C C C E
B

D Legenda
d UBPU 25

1 Sfiato 1”
2 Mandata generatore 1” 1/4
3 Mandata impianto 1” 1/4
4 Ritorno generatore/impianto 1” 1/4
5 Resistenza elettrica 1” 1/2
6 Termometro 1/2”
7 Sonda 1/2”
8 Scarico 1/2”
9 Staffa pensile SI

Modello UBPU 25**
Dimensioni MAX
A mm -
Altezza con isolamento 525
B mm 80
C mm 165
D mm 400
d mm 300
E mm 210
F mm 300
G mm -
H mm 451
Isolamento poliuretano iniettato
Spessore isolamento (*) mm 45

* Spessore minimo di isolamento
** Specifiche tecniche di massima per presenza di una nuova
alternativa di prodotto (a parità di codice e prezzo). Fare riferimento
Scaldacqua e serbatoi
al manuale di installazione per dati tecnici dettagliati.
