Bollitori per sistemi solari

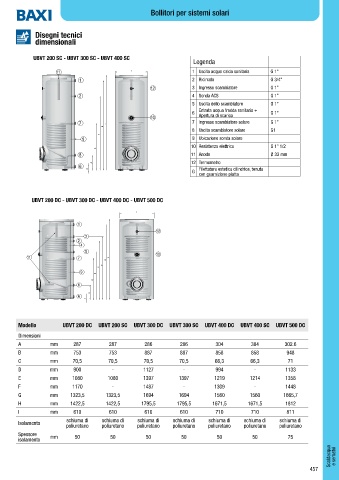

Disegni tecnici
dimensionali

UBVT 200 SC - UBVT 300 SC - UBVT 400 SC
Legenda
11 I 1 Uscita acqua calda sanitaria G 1”
1 2 Ricircolo G 3/4”
12 3 Ingresso scambiatore G 1”
2 4 Sonda ACS G 1”
5 Uscita dello scambiatore G 1”
Entrata acqua fredda sanitaria +
6 G 1”
10 Apertura di scarico
7 H 7 Ingresso scambiatore solare G 1”
G
8 Uscita scambiatore solare G1
E
9 9 Ubicazione sonda solare
10 Resistenza elettrica G 1” 1/2
B
8 11 Anodo Ø 33 mm
A 12 Termometro
6
C Filettatura estetica cilindrica, tenuta
G
con guarnizione piatta

UBVT 200 DC - UBVT 300 DC - UBVT 400 DC - UBVT 500 DC

I

1
12
3
2
4
5
10
11 7 H
G
F
E
9
D
B
8
A
6
C

Modello UBVT 200 DC UBVT 200 SC UBVT 300 DC UBVT 300 SC UBVT 400 DC UBVT 400 SC UBVT 500 DC
Dimensioni
A mm 287 287 286 286 304 304 302.6
B mm 753 753 887 887 858 858 948
C mm 70,5 70,5 70,5 70,5 66,3 66,3 71
D mm 900 - 1127 - 994 - 1133
E mm 1080 1080 1397 1397 1219 1214 1358
F mm 1170 - 1487 - 1309 - 1448
G mm 1323,5 1323,5 1694 1694 1560 1560 1665,7
H mm 1422,5 1422,5 1795,5 1795,5 1671,5 1671,5 1812
I mm 610 610 610 610 710 710 811
schiuma di schiuma di schiuma di schiuma di schiuma di schiuma di schiuma di
Isolamento
poliuretano poliuretano poliuretano poliuretano poliuretano poliuretano poliuretano
Spessore mm 50 50 50 50 50 50 75
isolamento
Scaldacqua e serbatoi

457
