Sistemi Ibridi Commerciali

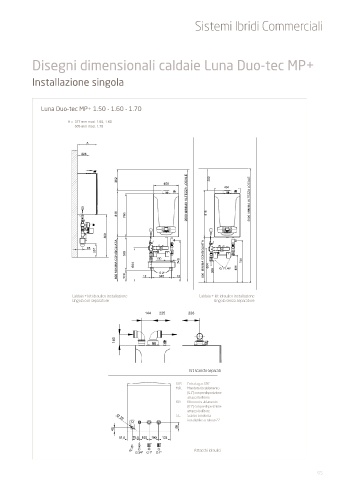

Disegni dimensionali caldaie Luna Duo-tec MP+
Installazione singola
Luna Duo-tec MP+ 1.50 - 1.60 - 1.70
A = 377 mm mod. 1.50, 1.60
505 mm mod. 1.70
382
MINIMA ALTEZZA LOCALE
450
818
2000
MINIMA CONSIGLIATA 740
800 604 388 G 1”1/4F 486
Caldaia + kit idraulico installazione Caldaia + kit idraulico installazione
singola con separatore singola senza separatore
144 144 225 225 226 226
140 140
Kit scarichi separati
GAS Entrata gas G3/4”
M.R. Mandata riscaldamento
(G1”) con predisposizione
attacco bollitore
R.R. Ritorno riscaldamento
(G1”) con predisposizione
attacco bollitore
Ø S.C. Scarico condensa
22
installabile su tubo ø 22
95
43
51,5 75,5 100 100 123
Attacchi idraulici
G 3/4" G 1" G 1"
65
