P. 67
Sistemi Ibridi Commerciali

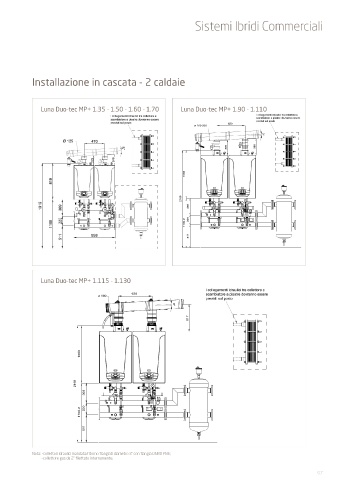

Installazione in cascata - 2 caldaie
Luna Duo-tec MP+ 1.35 - 1.50 - 1.60 - 1.70 Luna Duo-tec MP+ 1.90 - 1.110
620
ø 160-200 3°
112
336 368
1069
2169
369 209
380
1100.2 220 220
511 511
210
584
Luna Duo-tec MP+ 1.115 - 1.130
620
ø 160 3°
517 112
1069
2169
369 209
380
1100.2 220 220
511 511
210
Nota: -collettori idraulici mandata/ritorno flangiati diametro 3” con flangia DN80 PN6; 584
-collettore gas da 2” filettato internamente.
