Sistemi Ibridi Commerciali

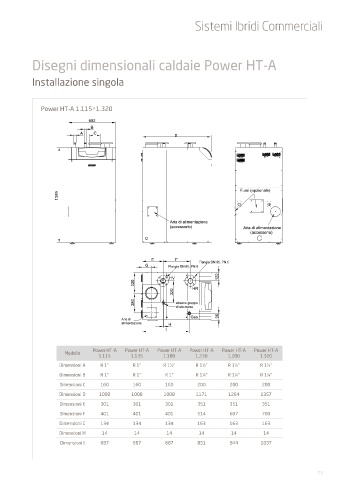

Disegni dimensionali caldaie Power HT-A

Installazione singola

Power HT-A 1.115÷1.320

Power HT-A Power HT-A Power HT-A Power HT-A Power HT-A Power HT-A
Modello
1.115 1.135 1.180 1.230 1.280 1.320
Dimensioni A R 1" R 1" R 1½" R 1½" R 1½" R 1½"
Dimensioni B R 1" R 1" R 1" R 1¼" R 1¼" R 1¼"
Dimensioni C 160 160 160 200 200 200
Dimensioni D 1008 1008 1008 1171 1264 1357
Dimensioni E 301 301 301 351 351 351
Dimensioni F 401 401 401 514 607 700
Dimensioni G 134 134 134 163 163 163
Dimensioni H 14 14 14 14 14 14
Dimensioni I 687 687 687 851 944 1037

73
