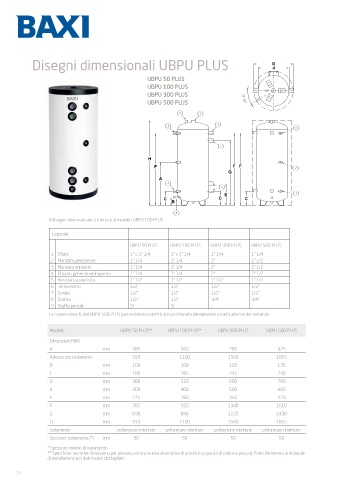

Page 74 - BAXI - SISTEMI IBRIDI COMMERCIALI - FIDRA

Disegni dimensionali UBPU PLUS D H
d
F F F
UBPU 50 PLUS G
UBPU 100 PLUS A
UBPU 300 PLUS
UBPU 500 PLUS E
C C C
B

D H
d
F F F
G
A

E
C C C
B

Il disegno dimensionale si riferisce al modello UBPU 100 PLUS

Legenda
UBPU 50 PLUS UBPU 100 PLUS UBPU 300 PLUS UBPU 500 PLUS
1 Sfiato 1” o 1” 1/4 1” o 1” 1/4 1” 1/4 1” 1/4
2 Mandata generatore 1” 1/4 1” 1/4 2” 2” 1/2
3 Mandata impianto 1” 1/4 1” 1/4 2” 2” 1/2
4 Ritorno generatore/impianto 1” 1/4 1” 1/4 2” 2” 1/2
5 Resistenza elettrica 1” 1/2 1” 1/2 1” 1/2 1” 1/2
6 Termometro 1/2” 1/2” 1/2” 1/2”
7 Sonda 1/2” 1/2” 1/2” 1/2”
8 Scarico 1/2” 1/2” 3/4” 3/4”
9 Staffa pensile SI SI - -
La connessione 6 dell’UBPU 500 PLUS (per resistenza elettrica) è posizionata lateralmente a metà altezza del serbatoio

Modello UBPU 50 PLUS** UBPU 100 PLUS** UBPU 300 PLUS UBPU 500 PLUS
Dimensioni MAX
A mm 485 560 785 925
Altezza con isolamento 933 1100 1560 1855
B mm 100 100 120 135
C mm 180 185 235 240
D mm 380 510 600 700
d mm 300 400 500 600
E mm 275 280 350 420
F mm 785 935 1340 1610
G mm 690 840 1225 1430
H mm 933 1100 1560 1855
Isolamento poliuretano iniettato poliuretano iniettato poliuretano iniettato poliuretano iniettato
Spessore isolamento (*) mm 50 50 50 50

* Spessore minimo di isolamento
** Specifiche tecniche di massima per presenza di una nuova alternativa di prodotto (a parità di codice e prezzo). Fare riferimento al manuale
di installazione per dati tecnici dettagliati.
