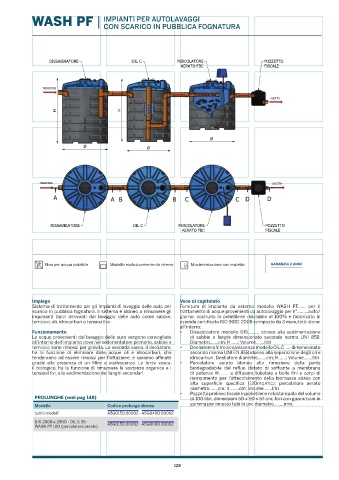

Page 130 - ELBI - LISTINO AQUAPURA 49 - FIDRA

WASH PF | IMPIANTI PER AUTOLAVAGGI
CON SCARICO IN PUBBLICA FOGNATURA

DISSABBIATORE OIL C PERCOLATORE POZZETTO
AERATO FBC FISCALE

INGRESSO
USCITA

H H

Ø
Ø Ø

INGRESSO USCITA
A A B B C C D D

DISSABBIATORE OIL C PERCOLATORE POZZETTO
AERATO FBC FISCALE

DISEGNATO DA: DATA DENOMINAZIONE MATERIALE
D. MASTROGIACOMO 01/04/2020
CONTROLLATO DA: DATA WASH PF TRATTAMENTO
D. GIOVANNELLI
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE TOLLERANZE GENERALI
1 : 30 PESO: 12 kg SECONDO UNI EN 22768-m
Non per acqua potabile Modello esclusivamente da interro Movimentazione con muletto GARANZIA 2 ANNI DISEGNO CODICE
Formato foglio: A3
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere
riprodotto ne' reso noto a terzi senza autorizzazione.
S.p.a. Ogni trasgressione verrà punita a norma di legge. WASK PF
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\WASH PF\CATALOGO\WASH PF - SCHEDA CATALOGO.dwg
Impiego Voce di capitolato
Sistema di trattamento per gli impianti di lavaggio delle auto per Fornitura di impianto da esterno modello WASH PF…… per il
scarico in pubblica fognatura. Il sistema è idoneo a rimuovere gli trattamento di acque provenienti da autolavaggio per n°………auto/
inquinanti tipici derivanti dal lavaggio delle auto come sabbie, giorno; costruito in polietilene riciclabile al 100% e fabbricato in
terriccio, oli, idrocarburi e tensioattivi. azienda certificata ISO 9001-2008 composto da 3 manufatti idonei
all’interro:
Funzionamento • Dissabbiatore modello DIS……… idoneo alla sedimentazione
Le acque provenienti dal lavaggio delle auto vengono convogliate di sabbie e fanghi dimensionato secondo norma UNI 858.
all’interno dell’impianto dove nel sedimentatore primario, sabbie e Diametro.......cm; H......; Volume.......litri
terriccio sono rimossi per gravità. La seconda vasca, il deoliatore, • Deoliatore a filtro a coalescenza modello OIL C….. dimensionato
ha la funzione di eliminare dalle acque oli e idrocarburi, che secondo norma UNI EN 858 idoneo alla separazione degli oli e
tenderanno ad essere rimossi per flottazione, e saranno affinate idrocarburi; Deoliatore diametro.......cm; H......; Volume.......litri
grazie alla presenza di un filtro a coalescenza. La terza vasca, • Percolatore aerato idoneo alla rimozione della parte
il biologico, ha la funzione di rimuovere la sostanza organica e i biodegradabile del refluo dotato di soffiante a membrana
tensioattivi, e la sedimentazione dei fanghi secondari. di potenza W…….. e diffusore tubolare a bolle fini e corpi di
riempimento per l’attecchimento della biomassa adesa con
alta superficie specifica (120mq/mc); percolatore aerato
diametro.......cm; h……..cm; Volume.......litri
• Pozzetto prelievo fiscale in polietilene rotostampato del volume
PROLUNGHE (vedi pag 148) di 100 litri; dimensioni 50 x 50 x 57 cm; fori con guarnizioni in
Modello Codice prolunga idonea gomma per innesto tubi in pvc diametro……..mm.
tutti i modelli A5G0150 00002 - A5G0400 00002
DIS 2000 e 2900 - OIL C 35 - A5G0150 00002 - A5G0600 00002
WASH PF 100 (percolatore areato)
