P. 132

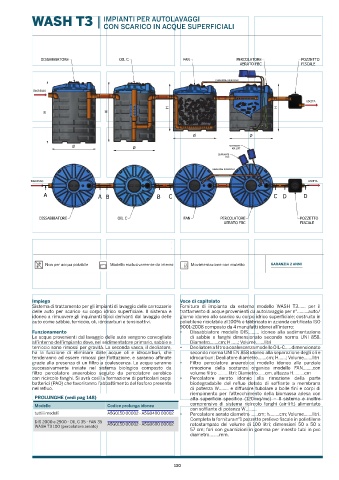

WASH T3 | IMPIANTI PER AUTOLAVAGGI
CON SCARICO IN ACQUE SUPERFICIALI
DISSABBIATORE OIL C FAN PERCOLATORE POZZETTO
AERATO FBC FISCALE
TUBAZIONE RICIRCOLO
INGRESSO
USCITA
H H
H H
Ø Ø
Ø Ø SOFFIANTE
AIR LIFT
SOFFIANTE
FBC
TUBAZIONE RICIRCOLO
INGRESSO USCITA
A A B B C C D D
DISSABBIATORE OIL C FAN PERCOLATORE POZZETTO
AERATO FBC FISCALE
DISEGNATO DA: DATA DENOMINAZIONE MATERIALE
D. MASTROGIACOMO 16/01/2020
CONTROLLATO DA: DATA WASH T3 TRATTAMENTO
D. GIOVANNELLI
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE TOLLERANZE GENERALI
1 : 25 PESO: N/A SECONDO UNI EN 22768-m
Formato foglio: A3
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere DISEGNO CODICE
riprodotto ne' reso noto a terzi senza autorizzazione.
Non per acqua potabile Modello esclusivamente da interro Movimentazione con muletto GARANZIA 2 ANNI
WASK T3
S.p.a. Ogni trasgressione verrà punita a norma di legge.
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\WASH PF T3\CATALOGO\WASH T3 - SCHEDA CATALOGO.dwg
Impiego Voce di capitolato
Sistema di trattamento per gli impianti di lavaggio delle carrozzerie Fornitura di impianto da esterno modello WASH T3…… per il
delle auto per scarico su corpo idrico superficiale. Il sistema è trattamento di acque provenienti da autolavaggio per n°………auto/
idoneo a rimuovere gli inquinanti tipici derivanti dal lavaggio delle giorno idoneo allo scarico su corpo idrico superficiale; costruito in
auto come sabbie, terriccio, oli, idrocarburi e tensioattivi. polietilene riciclabile al 100% e fabbricato in azienda certificata ISO
9001-2008 composto da 4 manufatti idonei all’interro:
Funzionamento • Dissabbiatore modello DIS……… idoneo alla sedimentazione
Le acque provenienti dal lavaggio delle auto vengono convogliate di sabbie e fanghi dimensionato secondo norma UNI 858.
all’interno dell’impianto dove, nel sedimentatore primario, sabbie e Diametro.......cm; H......; Volume.......litri
terriccio sono rimossi per gravità. La seconda vasca, il deoliatore, • Deoliatore a filtro a coalescenza modello OIL-C….. dimensionato
ha la funzione di eliminare dalle acque oli e idrocarburi, che secondo norma UNI EN 858 idoneo alla separazione degli oli e
tenderanno ad essere rimossi per flottazione, e saranno affinate idrocarburi; Deoliatore diametro.......cm; H......; Volume.......litri
grazie alla presenza di un filtro a coalescenza. Le acque saranno • Filtro percolatore anaerobico modello idoneo alla parziale
successivamente inviate nel sistema biologico composto da rimozione della sostanza organica modello FAN……..con
filtro percolatore anaerobico seguito da percolatore aerobico volume filtro ………litri; Diametro……cm, altezza H………cm
con ricircolo fanghi. Si avrà così la formazione di particolari ceppi • Percolatore aerato idoneo alla rimozione della parte
batterici (PAO) che favoriranno l’abbattimento del fosforo presente biodegradabile del refluo dotato di soffiante a membrana
nel refluo. di potenza W…….. e diffusore tubolare a bolle fini e corpi di
riempimento per l’attecchimento della biomassa adesa con
PROLUNGHE (vedi pag 148) alta superficie specifica (120mq/mc) – Il sistema è inoltre
Modello Codice prolunga idonea comprensivo di sistema ricircolo fanghi (air-lift) alimentato
con soffiante di potenza W………
tutti i modelli A5G0150 00002 - A5G0400 00002 • Percolatore aerato diametro.......cm; h……..cm; Volume.......litri.
Completa la fornitura n°1 pozzetto prelievo fiscale in polietilene
DIS 2000 e 2900 - OIL C 35 - FAN 35 A5G0150 00002 - A5G0600 00002 rotostampato del volume di 100 litri; dimensioni 50 x 50 x
WASH T3 100 (percolatore areato)
57 cm; fori con guarnizioni in gomma per innesto tubi in pvc
diametro……..mm.
