Page 87 - ELBI - LISTINO AQUAPURA 49 - FIDRA

REFLUI CIVILI
TRATTAMENTO SECONDARIO T4*

* In ottemperanza al D.Lgs. 152/06, allegato 5, tab. 4

1

2

1
2
3

3
Fitodepurazione

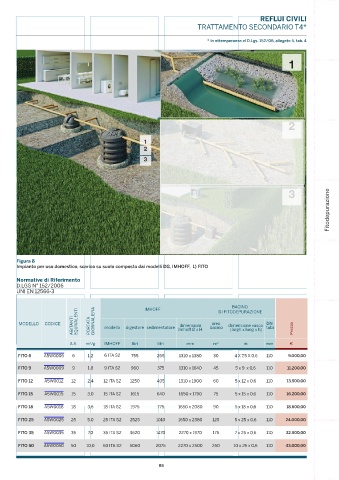

Figura 8
Impianto per uso domestico, scarico su suolo composto dai modelli DG, IMHOFF, 1) FITO

Normative di Riferimento
D.LGS N° 152/2006
UNI EN 12566-3

BACINO
IMHOFF
DI FITODEPURAZIONE
ABITANTI PORTATA modello digestore sedimentatore Imhoff Ø x H bacino dimensione vasca tubi Prezzo
MODELLO CODICE EQUIVALENTI GIORNALIERA area DN
dimensioni
(largh x lung x h)
A.E. m /g IMHOFF litri litri mm m 2 m mm €
3
FITO 6 A5W0006 6 1,2 6 ITA S2 755 265 1310 x 1380 30 4 X 7,5 X 0,6 110 9.000,00

FITO 9 A5W0009 9 1,8 9 ITA S2 960 375 1310 x 1640 45 5 x 9 x 0,6 110 11.200,00

FITO 12 A5W0012 12 2,4 12 ITA S2 1250 495 1310 x 1900 60 5 x 12 x 0,6 110 13.500,00

FITO 15 A5W0015 15 3,0 15 ITA S2 1615 640 1650 x 1790 75 5 x 15 x 0,6 110 16.200,00

FITO 18 A5W0018 18 3,6 18 ITA S2 1975 775 1650 x 2080 90 5 x 18 x 0,6 110 18.600,00

FITO 25 A5W0025 25 5,0 25 ITA S2 2525 1010 1650 x 2380 125 5 x 25 x 0,6 110 24.000,00
FITO 35 A5W0035 35 7,0 35 ITA S2 3620 1470 2270 x 1970 175 7 x 25 x 0,6 110 32.500,00

FITO 50 A5W0050 50 10,0 50 ITA S2 5060 2075 2270 x 2500 250 10 x 25 x 0,6 110 43.000,00

85
