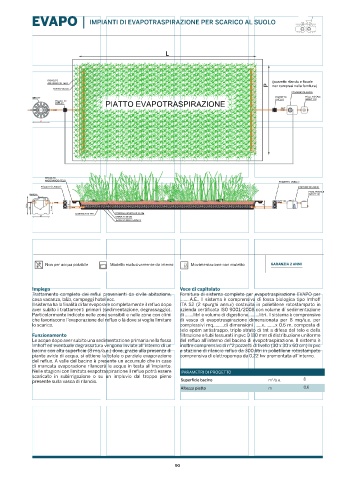

EVAPO | IMPIANTI DI EVAPOTRASPIRAZIONE PER SCARICO AL SUOLO

L

RISVOLTO (pozzetto rilancio e fiscale
ANCORAGGIO TELO
P non compresi nella fornitura)
BORDO VASCA
STAZIONE RILANCIO
IMHOFF POZZETTO POZZ. FISCALE
IN/OUT 110
POZZETTO LIVELLO
LIVELLO PIATTO EVAPOTRASPIRAZIONE
OUT
Ø

RISVOLTO
ANCORAGGIO TELO POZZETTO LIVELLO
POZZETTO LIVELLO STAZIONE RILANCIO
POZZ. FISCALE
IMHOFF IN/OUT 110
OUT 110
H tot H OUT 110 H
H in H out
SANDWICH DI TELI TERRENO VEGETALE 30 CM
Ø GHIAIA H=30 CM
TESSUTO NON TESSUTO

Non per acqua potabile Modello esclusivamente da interro Movimentazione con muletto GARANZIA 2 ANNI

Impiego Voce di capitolato
Trattamento completo dei reflui provenienti da civile abitazione, Fornitura di sistema completo per evapotraspirazione EVAPO per
casa vacanza, b&b, campeggi hotel ecc. ……..A.E.. Il sistema è comprensivo di fossa biologica tipo Imhoff
Il sistema ha la finalità di far evaporare completamente il refluo dopo ITA S2 (2 spurghi annui) costruita in polietilene rotostampato in
aver subito i trattamenti primari (sedimentazione, degrassaggio). azienda certificata ISO 9001/2008 con volume di sedimentazione
Particolarmente indicato nelle zone sensibili e nelle zone con climi di …….litri e volume di digestione………litri. Il sistema è comprensivo
che favoriscono l’evaporazione del refluo o là dove si voglia limitare di vasca di evapotraspirazione dimensionata per 8 mq/a.e. per
lo scarico. complessivi mq………di dimensioni ……x………x 0.6 m. composta di
telo epdm antistrappo, triplo strato di tnt a difesa del telo e della
Funzionamento filtrazione e tubi fessurati in pvc D 110 mm di distribuzione uniforme
Le acque dopo aver subito una sedimentazione primaria nella fossa del refluo all’interno del bacino di evapotraspirazione. Il sistema è
Imhoff ed eventuale degrassatura vengono inviate all’interno di un inoltre comprensivo di n°2 pozzetti di livello (30 x 30 x 60 cm) in pvc
bacino con alta superficie (8 mq/a.e.) dove, grazie alla presenza di e stazione di rilancio refluo da 300 litri in polietilene rotostampato
piante avide di acqua, si ottiene la totale o parziale evaporazione comprensiva di elettropompa da 0,22 kw premontata all’interno.
del refluo. A valle del bacino è presente un accumulo che in caso
di mancata evaporazione rilancerà le acque in testa all’impianto.
Nelle stagioni con limitata evapotraspirazione il refluo potrà essere PARAMETRI DI PROGETTO
scaricato in subirrigazione o su un impluvio dal troppo pieno
2
presente sulla vasca di rilancio. Superficie bacino m /a.e. 8
Altezza piatto m 0,6
