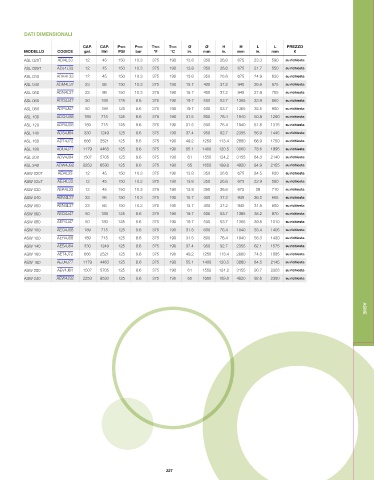

Page 229 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA
P. 229
DATI DIMENSIONALI
CAP. CAP. P MAX P MAX T MAX T MAX Ø Ø H H L L PREZZO
MODELLO CODICE gal. litri PSI bar °F °C in. mm in. mm in. mm €
ASL 020T ADI4L33 12 45 150 10.3 375 190 13.8 350 26.6 675 23.3 590 su richiesta
ASL 025T ADJ4L33 12 45 150 10.3 375 190 13.8 350 26.6 675 21.7 550 su richiesta
ASL 030 ADK4L33 12 45 150 10.3 375 190 13.8 350 26.6 675 24.9 630 su richiesta
ASL 040 ADM4L37 23 86 150 10.3 375 190 15.7 400 37.2 945 26.6 675 su richiesta
ASL 050 ADN4L37 23 86 150 10.3 375 190 15.7 400 37.2 945 27.8 705 su richiesta
ASL 060 ADO4J47 50 189 125 8.6 375 190 19.7 500 53.7 1365 33.9 860 su richiesta
ASL 080 ADP4J47 50 189 125 8.6 375 190 19.7 500 53.7 1365 35.5 900 su richiesta
ASL 100 ADQ4J58 189 715 125 8.6 375 190 31.5 800 76.4 1940 50.8 1290 su richiesta
ASL 120 ADR4J58 189 715 125 8.6 375 190 31.5 800 76.4 1940 51.8 1315 su richiesta
ASL 140 ADS4J64 330 1249 125 8.6 375 190 37.4 950 92.7 2355 56.9 1445 su richiesta
ASL 160 ADT4J72 666 2521 125 8.6 375 190 49.2 1250 113.4 2880 68.9 1750 su richiesta
ASL 180 ADU4J77 1179 4463 125 8.6 375 190 55.1 1400 120.5 3060 78.6 1995 su richiesta
ASL 200 ADV4J84 1507 5705 125 8.6 375 190 61 1550 124.2 3155 84.3 2140 su richiesta
ASL 240 ADW4J92 2253 8530 125 8.6 375 190 65 1650 189.8 4820 84.9 2155 su richiesta
ASW 020T AEI4L33 12 45 150 10.3 375 190 13.8 350 26.6 675 24.5 620 su richiesta
ASW 025T AEJ4L33 12 45 150 10.3 375 190 13.8 350 26.6 675 22.9 580 su richiesta
ASW 030 AEK4L33 12 45 150 10.3 375 190 13.8 350 26.6 675 28 710 su richiesta
ASW 040 AEM4L37 23 86 150 10.3 375 190 15.7 400 37.2 945 26.2 665 su richiesta
ASW 050 AEN4L37 23 86 150 10.3 375 190 15.7 400 37.2 945 31.5 800 su richiesta
ASW 060 AEO4J47 50 189 125 8.6 375 190 19.7 500 53.7 1365 38.2 970 su richiesta
ASW 080 AEP4J47 50 189 125 8.6 375 190 19.7 500 53.7 1365 39.8 1010 su richiesta
ASW 100 AEQ4J58 189 715 125 8.6 375 190 31.5 800 76.4 1940 55.4 1405 su richiesta
ASW 120 AER4J58 189 715 125 8.6 375 190 31.5 800 76.4 1940 56.3 1430 su richiesta
ASW 140 AES4J64 330 1249 125 8.6 375 190 37.4 950 92.7 2355 62.1 1575 su richiesta
ASW 160 AET4J72 666 2521 125 8.6 375 190 49.2 1250 113.4 2880 74.3 1885 su richiesta
ASW 180 AEU4J77 1179 4463 125 8.6 375 190 55.1 1400 120.5 3060 84.5 2145 su richiesta
ASW 200 AEV4J84 1507 5705 125 8.6 375 190 61 1550 124.2 3155 90.7 2303 su richiesta
ASW 240 AEW4J92 2253 8530 125 8.6 375 190 65 1650 189.8 4820 92.6 2350 su richiesta ASME
227
