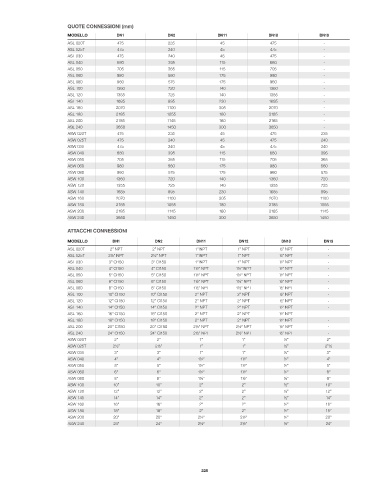

Page 230 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA
P. 230
QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN11 DN18 DN19
ASL 020T 475 235 45 475 -
ASL 025T 475 240 45 475 -
ASL 030 475 240 45 475 -
ASL 040 680 395 115 680 -
ASL 050 705 365 115 705 -
ASL 060 980 560 175 980 -
ASL 080 960 575 175 960 -
ASL 100 1360 720 140 1360 -
ASL 120 1355 725 140 1355 -
ASL 140 1685 895 230 1685 -
ASL 160 2070 1100 305 2070 -
ASL 180 2185 1055 180 2185 -
ASL 200 2185 1145 180 2185 -
ASL 240 3650 1450 300 3650 -
ASW 020T 475 235 45 475 235
ASW 025T 475 240 45 475 240
ASW 030 475 240 45 475 240
ASW 040 680 395 115 680 395
ASW 050 705 365 115 705 365
ASW 060 980 560 175 980 560
ASW 080 960 575 175 960 575
ASW 100 1360 720 140 1360 720
ASW 120 1355 725 140 1355 725
ASW 140 1685 895 230 1685 895
ASW 160 2070 1100 305 2070 1100
ASW 180 2185 1055 180 2185 1055
ASW 200 2185 1145 180 2185 1145
ASW 240 3650 1450 300 3650 1450
ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN11 DN12 DN18 DN19
ASL 020T 2” NPT 2” NPT 1” NPT 1” NPT ½” NPT -
ASL 025T 2½” NPT 2½” NPT 1” NPT 1” NPT ½” NPT -
ASL 030 3” Cl150 3” Cl150 1” NPT 1” NPT ½” NPT -
ASL 040 4” Cl150 4” Cl150 1½” NPT 1½” NPT ½” NPT -
ASL 050 5” Cl150 5” Cl150 1½” NPT 1½” NPT ½” NPT -
ASL 060 6” Cl150 6” Cl150 1½” NPT 1½” NPT ½” NPT -
ASL 080 8” Cl150 8” Cl150 1½” NPT 1½” NPT ½” NPT -
ASL 100 10” Cl150 10” Cl150 2” NPT 2” NPT ½” NPT -
ASL 120 12” Cl150 12” Cl150 2” NPT 2” NPT ½” NPT -
ASL 140 14” Cl150 14” Cl150 2” NPT 2” NPT ½” NPT -
ASL 160 16” Cl150 16” Cl150 2” NPT 2” NPT ½” NPT -
ASL 180 18” Cl150 18” Cl150 2” NPT 2” NPT ½” NPT -
ASL 200 20” Cl150 20” Cl150 2½” NPT 2½” NPT ½” NPT -
ASL 240 24” Cl150 24” Cl150 2½” NPT 2½” NPT ½” NPT -
ASW 020T 2” 2” 1” 1” ½” 2”
ASW 025T 2½” 2½” 1” 1” ½” 2”½
ASW 030 3” 3” 1” 1” ½” 3”
ASW 040 4” 4” 1½” 1½” ½” 4”
ASW 050 5” 5” 1½” 1½” ½” 5”
ASW 060 6” 6” 1½” 1½” ½” 6”
ASW 080 8” 8” 1½” 1½” ½” 8”
ASW 100 10” 10” 2” 2” ½” 10”
ASW 120 12” 12” 2” 2” ½” 12”
ASW 140 14” 14” 2” 2” ½” 14”
ASW 160 16” 16” 2” 2” ½” 16”
ASW 180 18” 18” 2” 2” ½” 18”
ASW 200 20” 20” 2½” 2½” ½” 20”
ASW 240 24” 24” 2½” 2½” ½” 24”
228
