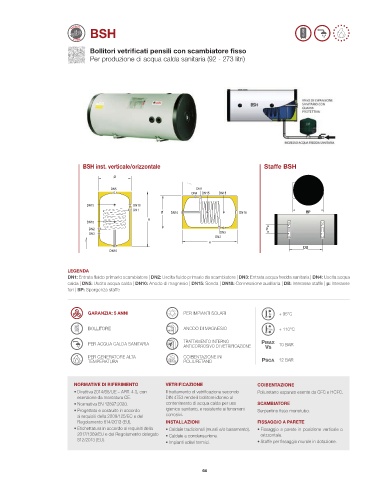

Page 66 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA
P. 66
BSH
Bollitori vetrificati pensili con scambiatore fisso
Per produzione di acqua calda sanitaria (92 - 273 litri)
BSH inst. verticale/orizzontale Staffe BSH
Ø
DN5 DN1
DN4 DN15 DN15
DN15 DN18
DN1
Ø DN10 DN18 BP
H
DN15
DN2 p
DN3 DN3
DN2
H
DB
DN10
LEGENDA
DN1: Entrata fluido primario scambiatore | DN2: Uscita fluido primario da scambiatore | DN3: Entrata acqua fredda sanitaria | DN4: Uscita acqua
calda | DN5: Uscita acqua calda | DN10: Anodo di magnesio | DN15: Sonda | DN18: Connessione ausiliaria | DB: Interasse staffe | p: Interasse
fori | BP: Sporgenza staffe
GARANZIA: 5 ANNI PER IMPIANTI SOLARI + 95°C
BOLLITORE ANODO DI MAGNESIO + 110°C
PER ACQUA CALDA SANITARIA TRATTAMENTO INTERNO 10 BAR
ANTICORROSIVO DI VETRIFICAZIONE
PER GENERATORE ALTA COIBENTAZIONE IN
TEMPERATURA POLIURETANO 12 BAR
NORMATIVE DI RIFERIMENTO VETRIFICAZIONE COIBENTAZIONE
• Direttiva 2014/68/UE – ART. 4.3, con Il trattamento di vetrificazione secondo Poliuretano espanso esente da CFC e HCFC.
esenzione da marcatura CE. DIN 4753 rende il bollitore idoneo al
• Normativa EN 12897:2020. contenimento di acqua calda per uso SCAMBIATORE
• Progettato e costruito in accordo igienico sanitario, e resistente ai fenomeni Serpentino fisso monotubo.
ai requisiti della 2009/125/EC e del corrosivi.
Regolamento 814/2013 (EU). INSTALLAZIONI FISSAGGIO A PARETE
• Etichettatura in accordo ai requisiti della • Caldaie tradizionali (murali e/o basamento). • Fissaggio a parete in posizione verticale o
2017/1369/EU e del Regolamento delegato • Caldaie a condensazione. orizzontale.
812/2013 (EU).
• Impianti solari termici. • Staffe per fissaggio murale in dotazione.
64
