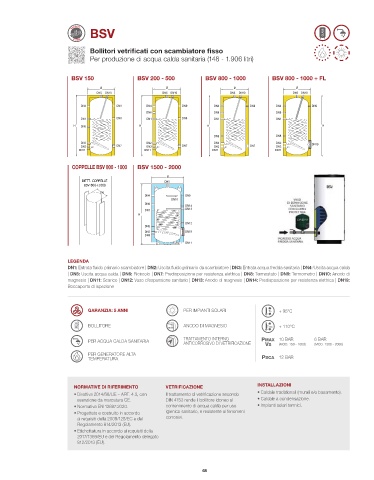

Page 70 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA

BSV

Bollitori vetrificati con scambiatore fisso
Per produzione di acqua calda sanitaria (148 - 1.906 litri)

BSV 150 BSV 200 - 500 BSV 800 - 1000 BSV 800 - 1000 + FL

Ø Ø Ø Ø
DN5 DN10 DN5 DN10 DN5 DN10 DN5 DN10

DN4 DN9 DN4 DN9 DN4 DN9 DN4 DN9
DN6 DN6 DN6
DN1 DN8 DN1 DN8 DN1 DN1
H DN6 H H H
DN8 DN8
DN2 DN2 DN2 DN2 DN19
DN3 DN7 DN3 DN7 DN3 DN7 DN3
DN11 DN11 DN11 DN11

COPPELLE BSV 800 - 1000 BSV 1500 - 2000
Ø
DETT. COPPELLE DN5
BSV 800÷1000
790
DN4 DN9
DN10
DN6
DN14
DN1 DN13
H
DN12
DN8
DN2 DN19
DN3
DN11

LEGENDA
DN1: Entrata fluido primario scambiatore | DN2: Uscita fluido primario da scambiatore | DN3: Entrata acqua fredda sanitaria | DN4: Uscita acqua calda
| DN5: Uscita acqua calda | DN6: Ricircolo | DN7: Predisposizione per resistenza elettrica | DN8: Termostato | DN9: Termometro | DN10: Anodo di
magnesio | DN11: Scarico | DN12: Vaso d’espansione sanitario | DN13: Anodo di magnesio | DN14: Predisposizione per resistenza elettrica | DN19:
Boccaporto di ispezione

GARANZIA: 5 ANNI PER IMPIANTI SOLARI + 95°C

BOLLITORE ANODO DI MAGNESIO + 110°C

PER ACQUA CALDA SANITARIA TRATTAMENTO INTERNO 10 BAR 6 BAR
ANTICORROSIVO DI VETRIFICAZIONE
(MOD. 150 - 1000)
(MOD. 1500 - 2000)
PER GENERATORE ALTA
TEMPERATURA 12 BAR

NORMATIVE DI RIFERIMENTO VETRIFICAZIONE INSTALLAZIONI
• Direttiva 2014/68/UE – ART. 4.3, con Il trattamento di vetrificazione secondo • Caldaie tradizionali (murali e/o basamento).
esenzione da marcatura CE. DIN 4753 rende il bollitore idoneo al • Caldaie a condensazione.
• Normativa EN 12897:2020. contenimento di acqua calda per uso • Impianti solari termici.
• Progettato e costruito in accordo igienico sanitario, e resistente ai fenomeni
ai requisiti della 2009/125/EC e del corrosivi.
Regolamento 814/2013 (EU).
• Etichettatura in accordo ai requisiti della
2017/1369/EU e del Regolamento delegato
812/2013 (EU).
