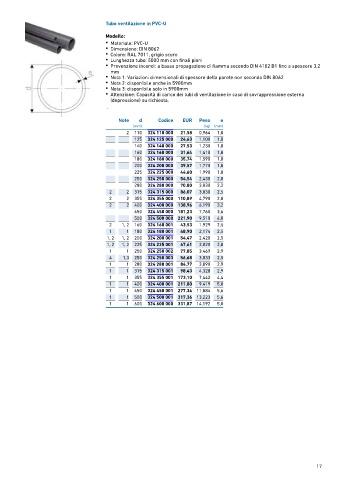

Page 17 - GEORGFISCHER - LISTINO 876 - FIDRA

Tubo ventilazione in PVC-U

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: RAL 7011, grigio scuro
• Lunghezza tubo: 5000 mm con finali piani
• Prevenzione incendi: a bassa propagazione di fiamma secondo DIN 4102 B1 fino a spessore 3,2
mm
• Nota 1: Variazioni dimensionali di spessore della parete non secondo DIN 8062
• Nota 2: disponibile anche in 5900mm
• Nota 3: disponibile solo in 5900mm
• Attenzione: Capacità di carico dei tubi di ventilazione in caso di sovrappressione esterna
(depressione) su richiesta.
.

Note d Codice EUR Peso e
(mm) (kg) (mm)
2 110 324 110 000 21,58 0,964 1,8
125 324 125 000 24,63 1,100 1,8
140 324 140 000 27,53 1,230 1,8
160 324 160 000 31,64 1,410 1,8
180 324 180 000 35,74 1,590 1,8
200 324 200 000 39,57 1,770 1,8
225 324 225 000 44,60 1,990 1,8
250 324 250 000 54,54 2,430 2,0
280 324 280 000 70,80 3,030 2,2
2 2 315 324 315 000 86,07 3,830 2,5
2 2 355 324 355 000 110,89 4,790 2,8
2 2 400 324 400 000 138,96 6,190 3,2
450 324 450 000 181,23 7,760 3,6
500 324 500 000 221,90 9,510 4,0
2 1, 2 160 324 160 001 43,53 1,929 2,5
1 1 180 324 180 001 48,90 2,174 2,5
1, 2 1, 2 200 324 200 001 54,47 2,420 2,5
1, 2 1, 2 225 324 225 001 67,61 3,020 2,8
1 1 250 324 250 002 77,85 3,469 2,9
4 1,3 250 324 250 003 56,68 3,033 2,5
1 1 280 324 280 001 84,77 3,890 2,9
1 1 315 324 315 001 98,43 4,328 2,9
1 1 355 324 355 001 173,10 7,442 4,4
1 1 400 324 400 001 211,80 9,419 5,0
1 1 450 324 450 001 277,34 11,884 5,6
1 1 500 324 500 001 317,36 13,223 5,6
1 1 600 324 600 000 331,87 14,192 5,0

17
