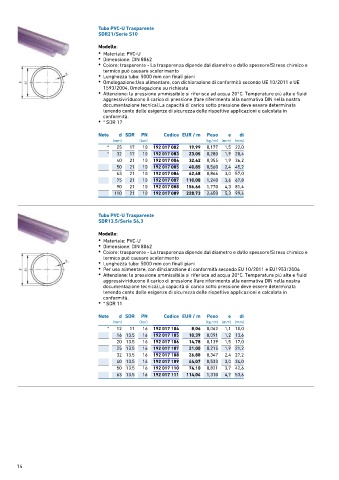

Page 14 - GEORGFISCHER - LISTINO 876 - FIDRA

Tubo PVC-U Trasparente
SDR21/Serie S10

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: trasparente - La trasparenza dipende dal diametro e dallo spessore!Stress chimico e
termico può causare scolorimento
• Lunghezza tubo: 5000 mm con finali piani
• Omologazione:Uso alimentare, con dichiarazione di conformità secondo UE 10/2011 e UE
1593/2004, Omologazione su richiesta
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
• * SDR 17

Note d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
* 25 17 10 192 017 082 19,99 0,177 1,5 22,0
* 32 17 10 192 017 083 23,05 0,280 1,9 28,4
40 21 10 192 017 084 32,42 0,355 1,9 36,2
50 21 10 192 017 085 40,85 0,560 2,4 45,2
63 21 10 192 017 086 62,68 0,866 3,0 57,0
75 21 10 192 017 087 110,08 1,240 3,6 67,8
90 21 10 192 017 088 156,66 1,770 4,3 81,4
110 21 10 192 017 089 228,73 2,650 5,3 99,4

Tubo PVC-U Trasparente
SDR13.5/Serie S6,3

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: trasparente - La trasparenza dipende dal diametro e dallo spessore!Stress chimico e
termico può causare scolorimento
• Lunghezza tubo: 5000 mm con finali piani
• Per uso alimentare, con dihciarazione di conformità secondo EU 10/2011 e EU1953/2004
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
• * SDR 11

Note d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
* 12 11 16 192 017 104 8,06 0,062 1,1 10,0
16 13.5 16 192 017 105 10,39 0,091 1,2 13,6
20 13.5 16 192 017 106 14,78 0,139 1,5 17,0
25 13.5 16 192 017 107 21,00 0,215 1,9 21,2
32 13.5 16 192 017 108 26,88 0,347 2,4 27,2
40 13.5 16 192 017 109 44,07 0,533 3,0 34,0
50 13.5 16 192 017 110 74,10 0,821 3,7 42,6
63 13.5 16 192 017 111 114,04 1,310 4,7 53,6

14
