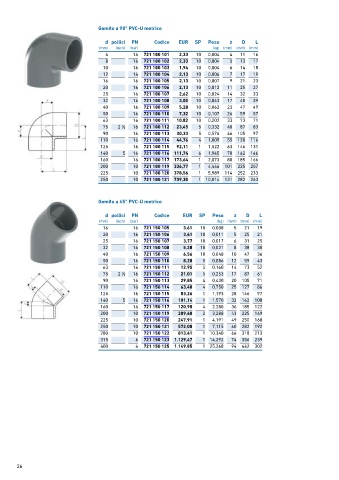

Page 26 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 26
Gomito a 90° PVC-U metrico
d pollici PN Codice EUR SP Peso z D L
(mm) (inch) (bar) (kg) (mm) (mm) (mm)
6 16 721 100 101 2,33 10 0,004 4 11 16
8 16 721 100 102 2,33 10 0,004 5 13 17
10 16 721 100 103 1,94 10 0,004 6 14 18
12 16 721 100 104 2,13 10 0,006 7 17 19
16 16 721 100 105 2,13 10 0,007 9 21 23
20 16 721 100 106 2,13 10 0,012 11 25 27
25 16 721 100 107 2,62 10 0,024 14 32 33
32 16 721 100 108 3,00 10 0,043 17 40 39
40 16 721 100 109 5,28 10 0,062 23 47 49
50 16 721 100 110 7,32 10 0,107 26 59 57
63 16 721 100 111 10,82 10 0,202 33 73 71
75 2 ∕2 16 721 100 112 23,45 5 0,332 40 87 83
1
90 16 721 100 113 30,33 5 0,576 46 105 97
110 16 721 100 114 44,76 4 1,009 55 128 116
125 16 721 100 115 92,11 1 1,522 63 146 131
140 5 16 721 100 116 111,74 6 1,945 70 162 146
160 16 721 100 117 173,64 1 2,873 80 185 166
200 10 721 100 119 336,77 1 4,446 101 225 207
225 10 721 100 120 378,56 1 5,989 114 252 233
250 10 721 100 121 739,30 1 10,014 131 282 263
Gomito a 45° PVC-U metrico
d pollici PN Codice EUR SP Peso z D L
(mm) (inch) (bar) (kg) (mm) (mm) (mm)
16 16 721 150 105 3,61 10 0,008 5 21 19
20 16 721 150 106 3,61 10 0,011 5 25 21
25 16 721 150 107 3,77 10 0,017 6 31 25
32 16 721 150 108 5,28 10 0,021 8 38 30
40 16 721 150 109 6,56 10 0,048 10 47 36
50 16 721 150 110 8,20 5 0,086 12 59 43
63 16 721 150 111 12,95 5 0,160 14 73 52
75 2 ∕2 16 721 150 112 21,01 5 0,253 17 87 61
1
90 16 721 150 113 29,85 4 0,430 20 105 71
110 16 721 150 114 63,40 4 0,750 25 127 86
125 16 721 150 115 83,26 1 1,193 28 146 97
140 5 16 721 150 116 101,14 1 1,570 32 162 108
160 16 721 150 117 120,90 4 2,280 36 185 122
200 10 721 150 119 209,40 2 3,288 43 225 149
225 10 721 150 120 247,91 1 4,191 49 250 168
250 10 721 150 121 572,00 1 7,115 60 282 192
280 10 721 150 122 813,41 1 10,340 66 318 213
315 6 721 150 123 1.129,47 1 14,292 74 356 239
400 6 721 150 125 1.149,85 1 25,268 94 442 302
26
