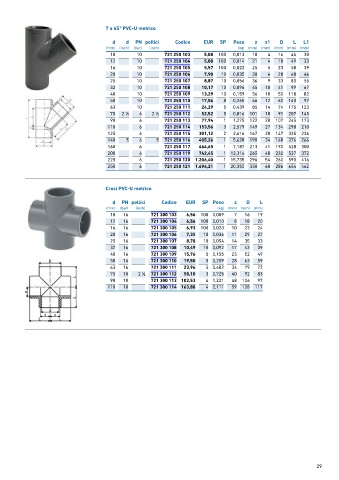

Page 29 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 29
T a 45° PVC-U metrico
d d PN pollici Codice EUR SP Peso z z1 D L L1
(mm) (inch) (bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
10 10 721 250 103 5,08 100 0,013 18 4 16 46 30
12 10 721 250 104 5,08 100 0,014 21 4 18 49 33
16 10 721 250 105 5,57 100 0,022 25 5 23 58 39
20 10 721 250 106 7,90 10 0,035 30 6 28 68 46
25 10 721 250 107 8,87 10 0,056 36 9 33 83 55
32 10 721 250 108 10,17 10 0,096 45 10 41 99 67
40 10 721 250 109 13,29 10 0,159 56 10 50 118 82
50 10 721 250 110 17,56 8 0,265 66 12 60 140 97
63 10 721 250 111 24,29 5 0,439 85 14 74 175 123
75 2 ∕2 6 2 ∕2 721 250 112 52,52 5 0,816 101 18 91 207 145
1
1
90 6 721 250 113 77,94 1 1,275 122 20 107 245 173
110 6 721 250 114 153,56 3 2,579 149 27 134 298 210
125 6 721 250 115 301,12 2 3,616 167 30 147 335 236
140 5 6 5 721 250 116 405,26 1 5,628 190 34 168 376 266
160 6 721 250 117 464,65 1 7,187 213 41 190 428 300
200 6 721 250 119 742,45 1 12,314 265 48 232 527 372
225 6 721 250 120 1.206,40 1 15,735 296 54 260 590 416
250 6 721 250 121 1.494,21 1 20,350 330 60 286 654 462
Croci PVC-U metrico
d PN pollici Codice EUR SP Peso z D L
(mm) (bar) (inch) (kg) (mm) (mm) (mm)
10 16 721 300 103 6,56 100 0,009 7 16 19
12 16 721 300 104 6,56 100 0,010 8 18 20
16 16 721 300 105 6,93 100 0,020 10 23 24
20 16 721 300 106 7,35 10 0,036 11 29 27
25 16 721 300 107 8,78 10 0,054 14 35 33
32 16 721 300 108 10,49 10 0,092 17 43 39
40 16 721 300 109 15,76 5 0,155 23 52 49
50 16 721 300 110 19,50 5 0,259 28 63 59
63 16 721 300 111 23,96 5 0,482 34 79 72
75 10 2 ∕2 721 300 112 58,10 3 0,725 40 92 83
1
90 10 721 300 113 102,53 4 1,221 48 106 97
110 10 721 300 114 163,88 4 2,111 59 128 117
29
