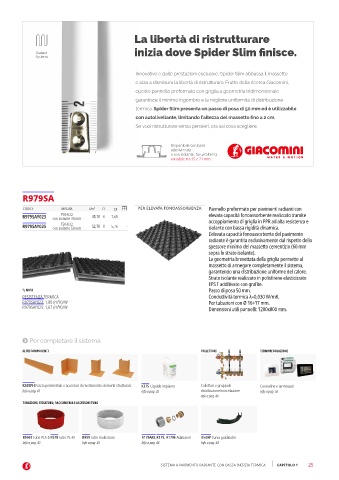

Page 27 - GIACOMINI - LISTINO 2024 - FIDRA

La libertà di ristrutturare

inizia dove Spider Slim finisce.

Innovativo e dalle prestazioni esclusive, Spider Slim abbassa il massetto
e alza a dismisura la libertà di ristrutturare. Frutto della ricerca Giacomini,
questo pannello preformato con griglia a geometria tridimensionale
garantisce il minimo ingombro e la migliore uniformità di distribuzione
termica. Spider Slim presenta un passo di posa di 50 mm ed è utilizzabile
con autolivellante, limitando l’altezza del massetto fino a 2 cm.
Se vuoi ristrutturare senza pensieri, ora sai cosa scegliere.

Disponibile con base
adesivizzata
o con isolante, ha un'altezza
variabile tra 15 e 21 mm.

R979SA

CODICE MISURA €/m² CL PER ELEVATA FONOASSORBENZA Pannello preformato per pavimenti radianti con
T50-h22
R979SAY023 con isolante 30 mm 45,10 K 7,68 - elevata capacità fonoassorbente realizzato tramite
T50-h22
R979SAY025 con isolante 50 mm 52,78 K 5,76 - accoppiamento di griglia in PPR ad alta resistenza e
isolante con bassa rigidità dinamica.
L’elevata capacità fonoassorbente del pavimento
radiante è garantita esclusivamente dal rispetto dello
spessore minimo del massetto cementizio (60 mm
sopra lo strato isolante).
La geometria brevettata della griglia permette al
massetto di annegare completamente il sistema,
garantendo una distribuzione uniforme del calore.
Strato isolante realizzato in polistirene elasticizzato
EPS T additivato con grafite.
 NOTA Passo di posa 50 mm.
RESISTENZA TERMICA Conduttività termica λ=0,030 W/mK.
R979SAY023: 1,00 (m²K)/W Per tubazioni con Ø 16÷17 mm.
R979SAY025: 1,67 (m²K)/W Dimensioni utili pannelli: 1200x800 mm.

 Per completare il sistema
ALTRI COMPONENTI COLLETTORI TERMOREGOLAZIONE

K369PH Fascia perimetrale e accessori di rivestimento elementi strutturali. K375 Liquido impianto Collettori e gruppi di Centraline e termostati
Info a pag. 41 Info a pag. 42 distribuzione/miscelazione Info a pag. 58
Info a pag. 46
TUBAZIONI, FISSATUBO, RACCORDERIA E ACCESSORI TUBO

R996T Tubo PEX-b R978 Tubo PE-RT R999 Tubo multistrato R179AM, R179, R179E Adattatori R549P Curva guidatubo
Info a pag. 43 Info a pag. 43 Info a pag. 44 Info a pag. 44

SISTEMA A PAVIMENTO RADIANTE CON BASSA INERZIA TERMICA CAPITOLO 1 25
