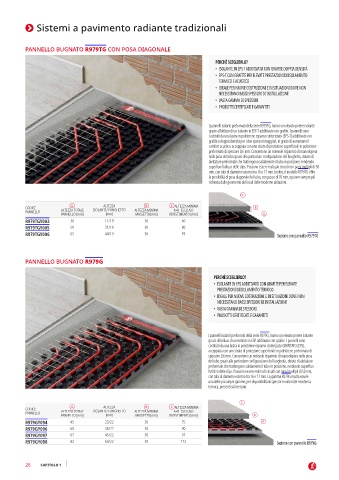

Page 28 - GIACOMINI - LISTINO 2024 - FIDRA

 Sistemi a pavimento radiante tradizionali

PANNELLO BUGNATO R979TG CON POSA DIAGONALE

PERCHÉ SCEGLIERLO?
• ISOLANTE IN EPS-T ADDITIVATO CON GRAFITE DOPPIA DENSITÀ
• EPS-T CON GRAFITE PER ELEVATE PRESTAZIONI DI ISOLAMENTO
TERMICO E ACUSTICO
• IDEALE PER NUOVE COSTRUZIONI E IN SITUAZIONI DOVE NON
NECESSITANO BASSI SPESSORI DI INSTALLAZIONE
• VASTA GAMMA DI SPESSORI
• PRODOTTI CERTIFICATI E GARANTITI

I pannelli isolanti preformati della serie R979TG, hanno un elevato potere isolante
grazie all’utilizzo di un isolante in ESP-T addittivato con grafite. I pannelli sono
costituiti da una lastra in polistirene espanso sinterizzato (EPS-T) addittivato con
grafite a doppia densità per i due spessori maggiori, in grado di aumentare il
comfort acustico, accoppiata con uno strato di protezione superficiale in polistirene
preformato di spessore 0,6 mm. Consentono un notevole risparmio di manodopera
nella posa del tubo grazie alla particolare configurazione del funghetto, dotato di
alettature preformate che trattengono saldamente il tubo in posizione, rendendo
superfluo l’utilizzo delle clips. Possono essere realizzati circuiti con passi multipli di 50
mm, con tubi di diametro esterno tra 16 e 17 mm. Inoltre, il modello R979TG offre
la possibilità di posa diagonale del tubo, con passo di 70 mm, opzione sempre più
richiesta dalle geometrie dei locali delle moderne abitazioni.

C

A ALTEZZA B C ALTEZZA MINIMA
CODICE ISOLANTE/ FUNGHETTO B
PANNELLO ALTEZZA TOTALE ALTEZZA MINIMA A+B ESCLUSO
PANNELLO [mm] [mm] MASSETTO[mm] RIVESTIMENTO [mm] A
R979TGY003 30 11/19 30 60
R979TGY005 50 31/19 30 80
R979TGY006 63 44/19 30 93 Sezione con pannello R979TG

PANNELLO BUGNATO R979G

PERCHÉ SCEGLIERLO?
• ISOLANTE IN EPS ADDITIVATO CON GRAFITE PER ELEVATE
PRESTAZIONI DI ISOLAMENTO TERMICO
• IDEALE PER NUOVE COSTRUZIONI E IN SITUAZIONI DOVE NON
NECESSITANO BASSI SPESSORI DI INSTALLAZIONE
• VASTA GAMMA DI SPESSORI
• PRODOTTI CERTIFICATI E GARANTITI

I pannelli isolanti preformati della serie R979G, hanno un elevato potere isolante
grazie all’utilizzo di un isolante in ESP additivato con grafite. I pannelli sono
costituiti da una lastra in polistirene espanso sinterizzato GRAFITATO (EPS),
accoppiata con uno strato di protezione superficiale in polistirene preformato di
spessore 0,6 mm. Consentono un notevole risparmio di manodopera nella posa
del tubo grazie alla particolare configurazione del funghetto, dotato di alettature
preformate che trattengono saldamente il tubo in posizione, rendendo superfluo
l’utilizzo delle clips. Possono essere realizzati circuiti con passi multipli di 50 mm,
con tubi di diametro esterno tra 16 e 17 mm. La gamma R979G risulta essere
una delle più ampie gamme, per disponibilità di spessori e valori dei resistenza
termica, presenti sul mercato.

C
A ALTEZZA B C ALTEZZA MINIMA
CODICE ISOLANTE/ FUNGHETTO
PANNELLO ALTEZZA TOTALE ALTEZZA MINIMA A+B ESCLUSO
PANNELLO [mm] [mm] MASSETTO[mm] RIVESTIMENTO [mm] B
R979GY094 45 23/22 30 75 A
R979GY096 60 38/22 30 90
R979GY097 67 45/22 30 97
R979GY098 82 60/22 30 112 Sezione con pannello R979G
