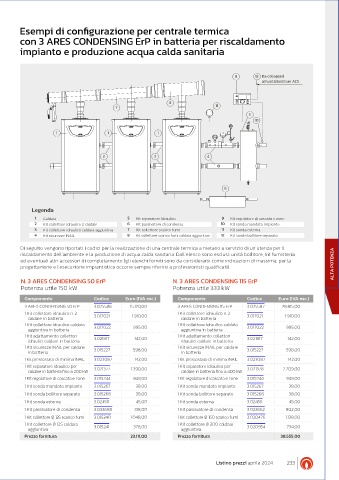

Esempi di configurazione per centrale termica
con 3 ARES CONDENSING ErP in batteria per riscaldamento

impianto e produzione acqua calda sanitaria

9 12 Da collegarsi
all’unità bollitore ACS

8
7 11
5
10
1 1 1

2 3 4

6

Legenda
1 Caldaia 5 Kit separatore Idraulico 9 Kit regolatore di cascata e zone
2 Kit collettore idraulico 2 caldaie 6 Kit passivatore di condensa 10 Kit sonda mandata impianto
3 Kit collettore idraulico caldaia aggiuntiva 7 Kit collettore scarico fumi 11 Kit sonda esterna
4 Kit sicurezze INAIL 8 Kit collettore scarico fumi caldaia aggiuntiva 12 Kit sonda bollitore separato

Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
riscaldamento dell’ambiente e la produzione di acqua calda sanitaria. Dall’elenco sono esclusi: unità bollitore, kit fumisteria
ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come indicazioni di massima; per la
progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati). ALTA POTENZA

N. 3 ARES CONDENSING 50 ErP N. 3 ARES CONDENSING 115 ErP
Potenza utile 150 kW Potenza utile 333 kW

Componente Codice Euro (IVA esc.) Componente Codice Euro (IVA esc.)
3 ARES CONDENSING 50 ErP 3.025586 15.120,00 3 ARES CONDENSING 115 ErP 3.025587 28.815,00
1 Kit collettore idraulico n. 2 1 Kit collettore idraulico n. 2
caldaie in batteria 3.017021 1.910,00 caldaie in batteria 3.017021 1.910,00
1 Kit collettore idraulico caldaia 3.017022 995,00 1 Kit collettore idraulico caldaia 3.017022 995,00
aggiuntiva in batteria aggiuntiva in batteria
1 Kit adattamento collettori 3.021817 142,00 1 Kit adattamento collettori 3.021817 142,00
idraulici caldaie in batteria idraulici caldaie in batteria
1 Kit sicurezze INAIL per caldaie 3.015227 598,00 1 Kit sicurezze INAIL per caldaie 3.015227 598,00
in batteria in batteria
1 Kit pressostato di minima INAIL 3.023087 142,00 1 Kit pressostato di minima INAIL 3.023087 142,00
1 Kit separatore idraulico per 3.021377 1.390,00 1 Kit separatore idraulico per 3.021378 2.209,00
caldaie in batteria fino a 200 kW caldaie in batteria fino a 400 kW
1 Kit regolatore di cascata e zone 3.015244 949,00 1 Kit regolatore di cascata e zone 3.015244 949,00
1 Kit sonda mandata impianto 3.015267 38,00 1 Kit sonda mandata impianto 3.015267 38,00
1 Kit sonda bollitore separato 3.015268 38,00 1 Kit sonda bollitore separato 3.015268 38,00
1 Kit sonda esterna 3.024511 45,00 1 Kit sonda esterna 3.024511 45,00
1 Kit passivatore di condensa 3.033688 318,00 1 Kit passivatore di condensa 3.023662 802,00
1 Kit collettore Ø 125 scarico fumi 3.015240 1.048,00 1 Kit collettore Ø 160 scarico fumi 3.020476 1.138,00
1 Kit collettore Ø 125 caldaia 1 Kit collettore Ø 200 caldaia
aggiuntiva 3.015241 378,00 aggiuntiva 3.020954 734,00
Prezzo fornitura 23.111,00 Prezzo fornitura 38.555,00
