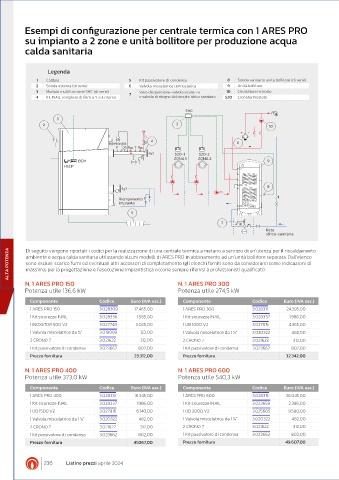

Esempi di configurazione per centrale termica con 1 ARES PRO
su impianto a 2 zone e unità bollitore per produzione acqua

calda sanitaria

Legenda
1 Caldaia 5 Kit passivatore di condensa 8 Sonda sanitario unità bollitore (di serie)
2 Sonda esterna (di serie) 6 Valvola miscelatrice termostatica 9 Unità bollitore
3 Modulo multifunzione SHC (di serie) 7 Vaso d'espansione-valvola sicurezza 10 Circolatore ricircolo
4 Kit INAIL completo di filtro a Y sul ritorno e valvola di ritegno del circuito idrico sanitario S20 Cronotermostato

SHC
1
2 3 10

4
Ingresso gas 6
F PMAX T PMIN.
S20-1 S20-2
ZONA 1 ZONA 2
BCM 9
HSCP

8

Riempimento
impianto
5
7 M
Rete
idrico-sanitaria

ALTA POTENZA Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il riscaldamento
ambiente e acqua calda sanitaria utilizzando alcuni modelli di ARES PRO in abbinamento ad un’unità bollitore separata. Dall’elenco
sono esclusi: scarico fumi ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come indicazioni di
massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati).

N. 1 ARES PRO 150 N. 1 ARES PRO 300
Potenza utile 136,6 kW Potenza utile 274,5 kW
Componente Codice Euro (IVA esc.) Componente Codice Euro (IVA esc.)
1 ARES PRO 150 3.028309 17.465,00 1 ARES PRO 300 3.028311 24.395,00
1 Kit sicurezze INAIL 3.028336 1.585,00 1 Kit sicurezze INAIL 3.028337 1.986,00
1 INOXSTOR 500 V2 3.027748 3.025,00 1 UB 1000 V2 3.027815 4.365,00
1 Valvola miscelatrice da ¾" 3.019099 123,00 1 Valvola miscelatrice da 1 ¼" 3.020322 482,00
2 CRONO 7 3.021622 312,00 2 CRONO 7 3.021622 312,00
1 Kit passivatore di condensa 3.023662 802,00 1 Kit passivatore di condensa 3.023662 802,00
Prezzo fornitura 23.312,00 Prezzo fornitura 32.342,00

N. 1 ARES PRO 400 N. 1 ARES PRO 600
Potenza utile 373,0 kW Potenza utile 540,3 kW
Componente Codice Euro (IVA esc.) Componente Codice Euro (IVA esc.)
1 ARES PRO 400 3.028313 31.345,00 1 ARES PRO 600 3.028315 36.045,00
1 Kit sicurezze INAIL 3.028337 1.986,00 1 Kit sicurezze INAIL 3.023658 2.386,00
1 UB 1500 V2 3.027816 6.140,00 1 UB 2000 V2 3.025605 9.580,00
1 Valvola miscelatrice da 1 ¼" 3.020322 482,00 1 Valvola miscelatrice da 1 ¼" 3.020322 482,00
2 CRONO 7 3.021622 312,00 2 CRONO 7 3.021622 312,00
1 Kit passivatore di condensa 3.023662 802,00 1 Kit passivatore di condensa 3.023662 802,00
Prezzo fornitura 41.067,00 Prezzo fornitura 49.607,00
