Page 249 - IMMERGAS - LISTINO APRILE 2024 - FIDRA

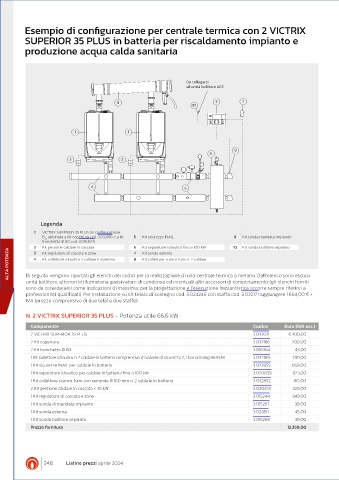

Esempio di configurazione per centrale termica con 2 VICTRIX
SUPERIOR 35 PLUS in batteria per riscaldamento impianto e

produzione acqua calda sanitaria

Da collegarsi
all’unità bollitore ACS

8 3 7
10

1 1

9
6
2 2

4 5

Legenda
1 VICTRIX SUPERIOR 35 PLUS (in configurazione
B abbinata a kit copertura cod. 3.032166 e a kit 5 Kit sicurezze INAIL 9 Kit sonda mandata impianto
23
tronchetto Ø 80 cod. 3.016364)
2 3 Kit gestione caldaie in cascata 6 7 Kit separatore idraulico fino a 100 kW 10 Kit sonda bollitore separato
ALTA POTENZA 4 Kit collettore idraulico 2 caldaie in batteria 8 Kit collettore scarico fumi n. 2 caldaie
Kit regolatore di cascata e zone
Kit sonda esterna

Di seguito vengono riportati gli elenchi dei codici per la realizzazione di una centrale termica a metano. Dall’elenco sono esclusi:
unità bollitore, ulteriori kit fumisteria, passivatore di condensa ed eventuali altri accessori di completamento (gli elenchi forniti
sono da considerarsi come indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a
professionisti qualificati). Per installazione su kit telaio di sostegno cod. 3.024246 con staffa cod. 3.032171 aggiungere 1.664,00 € +
IVA (prezzo comprensivo di due telai e due staffe).

N. 2 VICTRIX SUPERIOR 35 PLUS - Potenza utile 65,6 kW

Componente Codice Euro (IVA esc.)
2 VICTRIX SUPERIOR 35 PLUS 3.033011 6.400,00
2 Kit copertura 3.032166 208,00
2 Kit tronchetto Ø 80 3.016364 43,00
1 Kit collettore idraulico n. 2 caldaie in batteria comprensivo di valvole di sicurezza 2,7 bar omologate INAIL 3.032169 1.911,00
1 Kit sicurezze INAIL per caldaie in batteria 3.023955 668,00
1 Kit separatore idraulico per caldaie in batteria fino a 100 kW 3.020839 923,00
1 Kit collettore scarico fumi con serrande Ø 160 mm n. 2 caldaie in batteria 3.032852 815,00
2 Kit gestione caldaie in cascata < 35 kW 3.020355 320,00
1 Kit regolatore di cascata e zone 3.015244 949,00
1 Kit sonda di mandata impianto 3.015267 38,00
1 Kit sonda esterna 3.024511 45,00
1 Kit sonda bollitore separato 3.015268 38,00
Prezzo fornitura 12.358,00

248 Listino prezzi aprile 2024
