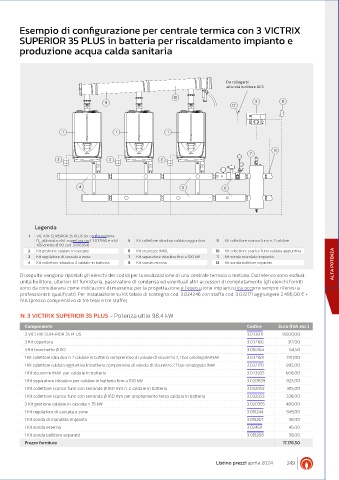

Esempio di configurazione per centrale termica con 3 VICTRIX
SUPERIOR 35 PLUS in batteria per riscaldamento impianto e

produzione acqua calda sanitaria

Da collegarsi
all’unità bollitore ACS

10
9 3 8
12

1 1 1

11
7
2 2 2

4 5 6

Legenda
1 VICTRIX SUPERIOR 35 PLUS (in configurazione
B abbinata a kit copertura cod. 3.032166 e a kit 5 Kit collettore idraulico caldaia aggiuntiva 9 Kit collettore scarico fumi n. 2 caldaie
23
tronchetto Ø 80 cod. 3.016364)
2 Kit gestione caldaie in cascata 6 Kit sicurezze INAIL 10 Kit collettore scarico fumi caldaia aggiuntiva
3 Kit regolatore di cascata e zone 7 Kit separatore idraulico fino a 100 kW 11 Kit sonda mandata impianto
4 Kit collettore idraulico 2 caldaie in batteria 8 Kit sonda esterna 12 Kit sonda bollitore separato ALTA POTENZA

Di seguito vengono riportati gli elenchi dei codici per la realizzazione di una centrale termica a metano. Dall’elenco sono esclusi:
unità bollitore, ulteriori kit fumisteria, passivatore di condensa ed eventuali altri accessori di completamento (gli elenchi forniti
sono da considerarsi come indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a
professionisti qualificati). Per installazione su kit telaio di sostegno cod. 3.024246 con staffa cod. 3.032171 aggiungere 2.496,00 € +
IVA (prezzo comprensivo di tre telai e tre staffe).

N. 3 VICTRIX SUPERIOR 35 PLUS - Potenza utile 98,4 kW

Componente Codice Euro (IVA esc.)
3 VICTRIX SUPERIOR 35 PLUS 3.033011 9.600,00
3 Kit copertura 3.032166 312,00
3 Kit tronchetto Ø 80 3.016364 64,50
1 Kit collettore idraulico n. 2 caldaie in batteria comprensivo di valvole di sicurezza 2,7 bar omologate INAIL 3.032169 1.911,00
1 Kit collettore caldaia aggiuntiva in batteria comprensivo di valvola di sicurezza 2,7 bar omologata INAIL 3.032170 995,00
1 Kit sicurezze INAIL per caldaie in batteria 3.023955 668,00
1 Kit separatore idraulico per caldaie in batteria fino a 100 kW 3.020839 923,00
1 Kit collettore scarico fumi con serrande Ø 160 mm n. 2 caldaie in batteria 3.032852 815,00
1 Kit collettore scarico fumi con serranda Ø 160 mm per ampliamento terza caldaia in batteria 3.032853 338,00
3 Kit gestione caldaie in cascata < 35 kW 3.020355 480,00
1 Kit regolatore di cascata e zone 3.015244 949,00
1 Kit sonda di mandata impianto 3.015267 38,00
1 Kit sonda esterna 3.024511 45,00
1 Kit sonda bollitore separato 3.015268 38,00
Prezzo fornitura 17.176,50
