Page 58 - IMMERGAS - LISTINO APRILE 2024 - FIDRA

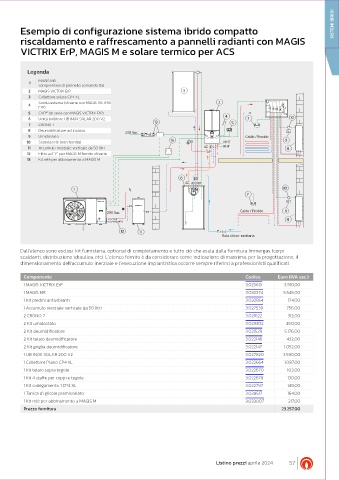

Esempio di configurazione sistema ibrido compatto SISTEMI IBRIDI
riscaldamento e raffrescamento a pannelli radianti con MAGIS

VICTRIX ErP, MAGIS M e solare termico per ACS

Legenda

1 MAGIS M8
comprensiva di pannello comando (1a)
2 MAGIS VICTRIX ErP 3
3 Collettore solare CP4 XL
Sonda esterna (di serie con MAGIS VICTRIX 2
4
ErP)
5 CAR (di serie con MAGIS VICTRIX ErP)
V2
6 Unità bollitore UB INOX SOLAR 200 V2 4 7 10
7 CRONO 7 13 5
8 Deumidificatore ad incasso 230 Vac
9 Umidostato Caldo / Freddo
10 Scatola relè (non fornita) 1a MHT 9
11 Accumulo inerziale verticale da 50 litri AC R RHT 8
12 Filtro ad "Y" per MAGIS M fornito di serie AF
13 Kit relè per abbinamento a MAGIS M

6 RP
AC AF MP
1 10
7

230 Vac Caldo / Freddo 9
8
12 11
Rete idrico-sanitaria

Dall’elenco sono esclusi: kit fumisteria, optional di completamento e tutto ciò che esula dalla fornitura Immergas (corpi
scaldanti, distribuzione idraulica, etc). L’elenco fornito è da considerare come indicazione di massima; per la progettazione, il
dimensionamento dell'accumulo inerziale e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati.

Componente Codice Euro (IVA esc.)
1 MAGIS VICTRIX ErP 3.025615 3.910,00
1 MAGIS M8 3.032374 5.545,00
1 Kit piedini antivibranti 3.032854 174,00
1 Accumulo inerziale verticale da 50 litri 3.027539 756,00
2 CRONO 7 3.021622 312,00
2 Kit umidostato 3.023302 460,00
2 Kit deumidificatore 3.021529 5.176,00
2 Kit telaio deumidificatore 3.022146 432,00
2 Kit griglia deumidificatore 3.022147 1.052,00
1 UB INOX SOLAR 200 V2 3.027820 3.590,00
1 Collettore Piano CP4 XL 3.022664 1.087,00
1 Kit telaio sopra tegole 3.022670 103,00
1 Kit 4 staffe per coppi e tegole 3.022678 130,00
1 Kit collegamento 1 CP4 XL 3.022797 149,00
1 Tanica di glicole premiscelato 3.028517 164,00
1 Kit relè per abbinamento a MAGIS M 3.033007 217,00
Prezzo fornitura 23.257,00

Listino prezzi aprile 2024 57
