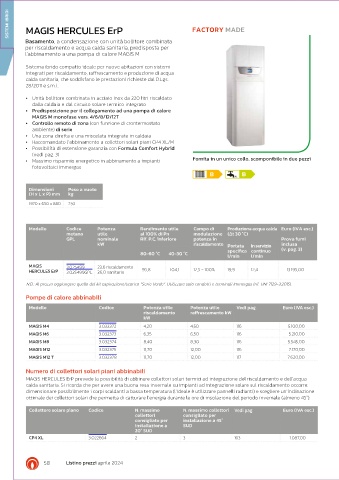

Page 59 - IMMERGAS - LISTINO APRILE 2024 - FIDRA

SISTEMI IBRIDI MAGIS HERCULES ErP FACTORY MADE

Basamento, a condensazione con unità bollitore combinata
per riscaldamento e acqua calda sanitaria, predisposta per
l’abbinamento a una pompa di calore MAGIS M

Sistema ibrido compatto ideale per nuove abitazioni con sistemi
integrati per riscaldamento, raffrescamento e produzione di acqua
calda sanitaria, che soddisfano le prestazioni richieste dal D.Lgs.
28/2011 e s.m.i..

• Unità bollitore combinata in acciaio Inox da 220 litri riscaldato
dalla caldaia e dal circuito solare termico integrato
• Predisposizione per il collegamento ad una pompa di calore
MAGIS M monofase vers. 4/6/8/12/12T
• Controllo remoto di zona (con funzione di crontermostato
ambiente) di serie
• Una zona diretta e una miscelata integrate in caldaia
• Raccomandato l’abbinamento a collettori solari piani CP4 XL/M
• Possibilità di estensione garanzia con Formula Comfort Hybrid
(vedi pag. 3)
• Massimo risparmio energetico in abbinamento a impianti Fornita in un unico collo, scomponibile in due pezzi
fotovoltaici Immergas
B XL B

Dimensioni Peso a vuoto
(H x L x P) mm kg
1970 x 650 x 880 230

Modello Codice Potenza Rendimento utile Campo di Produzione acqua calda Euro (IVA esc.)
metano utile al 100% di Pn modulazione (Δt 30 °C)
GPL nominale Rif. P.C. inferiore potenza in Prova fumi
kW riscaldamento Portata In servizio inclusa
80-60 °C 40-30 °C specifica continuo (v. pag. 3)
l/min
l/min
MAGIS 3.025499 23,6 riscaldamento
HERCULES ErP 3.025499GPL 26,0 sanitario 95,8 104,1 12,5 - 100% 19,9 12,4 13.195,00

N.B.: Al prezzo aggiungere quello del kit aspirazione/scarico “Serie Verde”. Utilizzare solo condotti e terminali Immergas (rif. UNI 7129-3:2015).
Pompe di calore abbinabili

Modello Codice Potenza utile Potenza utile Vedi pag. Euro (IVA esc.)
riscaldamento raffrescamento kW
kW
MAGIS M4 3.032372 4,20 4,50 116 5.100,00
MAGIS M6 3.032373 6,35 6,50 116 5.210,00
MAGIS M8 3.032374 8,40 8,30 116 5.545,00
MAGIS M12 3.032375 11,70 12,00 116 7.170,00
MAGIS M12 T 3.032378 11,70 12,00 117 7.620,00
Numero di collettori solari piani abbinabili
MAGIS HERCULES ErP prevede la possibilità di abbinare collettori solari termici ad integrazione del riscaldamento e dell’acqua
calda sanitaria. Si ricorda che per avere una buona resa invernale su impianti ad integrazione solare sul riscaldamento occorre:
dimensionare possibilmente i corpi scaldanti a bassa temperatura (l’ideale è utilizzare pannelli radianti) e scegliere un’inclinazione
ottimale dei collettori solari che permetta di catturare l’energia durante le ore di insolazione del periodo invernale (almeno 45°).

Collettore solare piano Codice N. massimo N. massimo collettori Vedi pag. Euro (IVA esc.)
collettori consigliato per
consigliato per installazione a 45°
installazione a SUD
20° SUD
CP4 XL 3.022664 2 3 163 1.087,00

58 Listino prezzi aprile 2024
