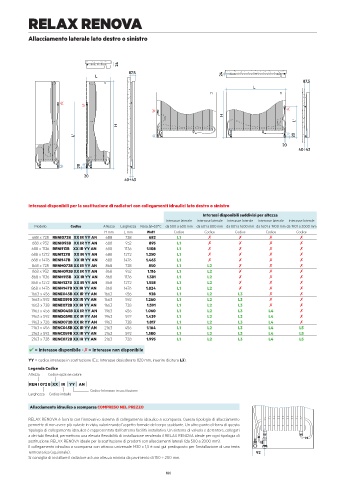

Page 183 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

RELAX RENOVA

Allacciamento laterale lato destro o sinistro

24
87,5
L 24
87,5
L

H
L'
H
L' 20
20
40÷43

20
20
40÷43

Interassi disponibili per la sostituzione di radiatori con collegamenti idraulici lato destro o sinistro
Interassi disponibili suddivisi per altezza
Interasse laterale Interasse laterale Interasse laterale Interasse laterale Interasse laterale
Modello Codice Altezza Larghezza Resa ∆t=50°C da 500 a 600 mm da 601 a 800 mm da 801 a 1600 mm da 1601 a 1900 mm da 1901 a 2000 mm
H mm L mm Watt Codice Codice Codice Codice Codice
688 x 728 RENI072B XX IR YY AN 688 728 682 L1 ✗ ✗ ✗ ✗
688 x 932 RENI093B XX IR YY AN 688 932 895 L1 ✗ ✗ ✗ ✗
688 x 1136 RENI113B XX IR YY AN 688 1136 1.108 L1 ✗ ✗ ✗ ✗
688 x 1272 RENI127B XX IR YY AN 688 1272 1.250 L1 ✗ ✗ ✗ ✗
688 x 1476 RENI147B XX IR YY AN 688 1476 1.463 L1 ✗ ✗ ✗ ✗
868 x 728 RENH072B XX IR YY AN 868 728 850 L1 L2 ✗ ✗ ✗
868 x 932 RENH093B XX IR YY AN 868 932 1.116 L1 L2 ✗ ✗ ✗
868 x 1136 RENH113B XX IR YY AN 868 1136 1.381 L1 L2 ✗ ✗ ✗
868 x 1272 RENH127B XX IR YY AN 868 1272 1.558 L1 L2 ✗ ✗ ✗
868 x 1476 RENH147B XX IR YY AN 868 1476 1.824 L1 L2 ✗ ✗ ✗
1663 x 456 RENE045B XX IR YY AN 1663 456 928 L1 L2 L3 ✗ ✗
1663 x 592 RENE059B XX IR YY AN 1663 592 1.260 L1 L2 L3 ✗ ✗
1663 x 728 RENE072B XX IR YY AN 1663 728 1.591 L1 L2 L3 ✗ ✗
1963 x 456 REND045B XX IR YY AN 1963 456 1.060 L1 L2 L3 L4 ✗
1963 x 592 REND059B XX IR YY AN 1963 592 1.439 L1 L2 L3 L4 ✗
1963 x 728 REND072B XX IR YY AN 1963 728 1.817 L1 L2 L3 L4 ✗
2163 x 456 RENC045B XX IR YY AN 2163 456 1.164 L1 L2 L3 L4 L5
2163 x 592 RENC059B XX IR YY AN 2163 592 1.580 L1 L2 L3 L4 L5
2163 x 728 RENC072B XX IR YY AN 2163 728 1.995 L1 L2 L3 L4 L5

✔ = Interasse disponibile - ✗ = Interasse non disponibile
YY = codice interasse in sostituzione (Es:. Interasse desisderato 820 mm, inserire dicitura L3).
Legenda Codice
Altezza Codice opzione colore
REN I 072 B XX IR YY AN
Codice Interasse in sostituzione
Larghezza Codice imballo
OMPRES
O
O NEL PREZZ
C
comp
aulico a s
Allacciamento idraulico a scomparsa COMPRESO NEL PREZZO
Allacciament
s
a
o idr
ar
RELAX RENOVA è fornito con l’innovativo sistema di collegamento idraulico a scomparsa. Questa tipologia di allacciamento
permette di non avere più valvole in vista, valorizzando l’aspetto formale del corpo scaldante. Un altro punto di forza di questa
tipologia di collegamento idraulico è rappresentata dall’estrema facilità installativa. Un sistema di valvola e detentore, collegati
a dei tubi flessibili, permettono una elevata flessibilità di installazione rendendo il RELAX RENOVA ideale per ogni tipologia di
sostituzione. RELAX RENOVA ideale per la sostituzione di prodotti con allacciamenti laterali (da 500 a 2000 mm).
Il collegamento idraulico a scomparsa con attacco universale M30 x 1,5 è così già predisposto per l’installazione di una testa
termostatica (opzionale). 92
Si consiglia di installare il radiatore ad una altezza minima da pavimento di 150 ÷ 200 mm.
