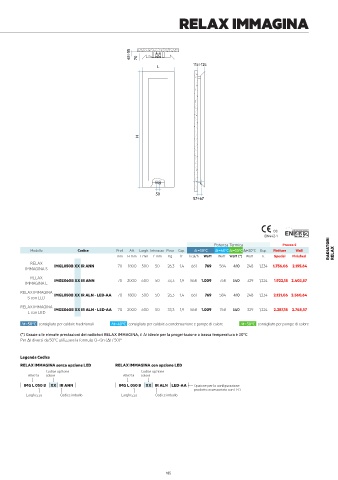

Page 188 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

RELAX IMMAGINA

45÷55 70

L 115÷125

H

50
57÷67

08
EN442-1
Potenza Termica Prezzo €
Modello Codice Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Finiture Wall RADIATORI RELAX
mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Special Finished
RELAX IMGL050B XX IR ANN 70 1800 500 50 26,3 1,4 661 769 584 410 248 1,234 1.756,06 2.195,64
IMMAGINA S
RELAX
IMMAGINA L IMGE060B XX IR ANN 70 2000 600 50 33,3 1,9 868 1.009 768 540 329 1,224 1.922,18 2.403,57
RELAX IMMAGINA IMGL050B XX IR ALN - LED-AA 70 1800 500 50 26,3 1,4 661 769 584 410 248 1,234 2.121,06 2.560,64
S con LED
RELAX IMMAGINA IMGE060B XX IR ALN - LED-AA 70 2000 600 50 33,3 1,9 868 1.009 768 540 329 1,224 2.287,18 2.768,57
L con LED
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore

(*) Grazie alle elevate prestazioni dei radiatori RELAX IMMAGINA, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

Legenda Codice
RELAX IMMAGINA senza opzione LED RELAX IMMAGINA con opzione LED
Codice opzione Codice opzione
Altezza colore Altezza colore
IMG L 050 B XX IR ANN IMG L 050 B XX IR ALN LED-AA Opzione per la configurazione
prodotto accessoriato con LED
Larghezza Codice imballo Larghezza Codice imballo

184 185
