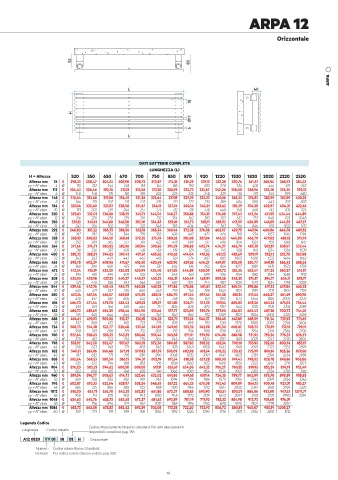

Page 64 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

ARPA 12

Orizzontale

55 80

ARPA

L 40
18

H
Ø12
6
L'

DATI BATTERIE COMPLETE
LUNGHEZZA (L)
H = Altezza 520 550 650 670 700 750 850 870 920 1220 1520 1820 2020 2220 2520
Altezza mm 76 € 298,33 300,47 304,55 305,90 308,72 310,87 314,15 316,29 319,12 335,28 350,76 361,61 368,84 368,73 384,33
yy = N° elem. 4 W 115 122 144 148 155 166 188 192 203 270 336 402 446 491 557
Altezza mm 112 € 304,43 306,46 310,76 312,11 315,06 317,20 320,59 322,73 325,67 342,06 358,00 368,96 376,30 376,30 392,12
yy = N° elem. 6 W 140 148 175 181 189 202 229 235 248 329 410 491 545 599 680
Altezza mm 148 € 310,64 312,68 317,08 318,45 321,38 323,64 327,15 329,29 332,23 349,06 365,22 376,52 383,99 383,99 400,25
yy = N° elem. 8 W 166 175 207 213 223 239 271 277 293 389 484 580 643 707 803
Altezza mm 184 € 320,14 322,40 327,03 328,50 331,67 334,15 337,76 340,14 343,31 362,62 381,39 394,38 402,97 404,21 422,63
yy = N° elem. 10 W 191 202 239 246 257 275 312 319 338 448 558 668 742 815 925
Altezza mm 220 € 329,63 332,01 336,86 338,55 341,72 344,54 348,27 350,88 354,15 376,08 397,43 412,24 421,95 424,44 444,89
yy = N° elem. 12 W 216 229 270 279 291 312 354 362 383 507 632 757 840 923 1048
Altezza mm 256 € 339,12 341,61 346,80 348,50 352,01 354,83 359,01 361,72 365,11 389,52 413,59 430,09 441,05 444,55 467,27
yy = N° elem. 14 W 242 256 302 311 325 348 395 404 427 567 706 846 939 1032 1171
Altezza mm 292 € 348,50 351,22 356,75 358,56 362,18 365,34 369,64 372,35 376,08 402,97 429,75 447,94 460,04 464,78 489,52
yy = N° elem. 16 W 267 282 334 344 359 385 436 447 472 626 780 934 1037 1140 1294
Altezza mm 328 € 358,10 360,82 366,58 368,61 372,35 375,74 380,26 383,08 387,04 416,53 445,80 465,79 479,02 485,12 511,79
yy = N° elem. 18 W 292 309 365 377 393 422 478 489 517 686 854 1023 1135 1248 1417
Altezza mm 364 € 371,66 374,71 380,82 382,96 387,04 390,65 395,39 398,68 402,74 434,27 465,79 487,38 502,19 508,97 537,44
yy = N° elem. 20 W 318 336 397 409 428 458 519 531 562 745 928 1112 1234 1356 1539
Altezza mm 400 € 385,22 388,51 394,83 397,43 401,61 405,56 410,65 414,04 418,56 452,13 485,69 509,19 525,12 532,70 562,98
yy = N° elem. 22 W 343 363 429 442 462 495 561 574 607 805 1003 1200 1332 1464 1662
Altezza mm 436 € 398,78 402,29 408,95 411,67 416,30 420,49 425,90 429,53 434,27 469,87 505,58 530,77 548,18 556,43 588,63
yy = N° elem. 24 W 368 390 460 475 496 531 602 616 652 864 1077 1289 1431 1572 1785
Altezza mm 472 € 412,34 416,19 423,20 426,02 430,99 435,40 441,05 444,89 450,09 487,72 525,35 552,47 571,23 580,27 614,17
yy = N° elem. 26 W 395 418 494 509 532 569 645 661 699 926 1154 1382 1534 1686 1913
Altezza mm 508 € 425,90 429,98 437,32 440,37 445,57 450,32 456,31 460,49 465,91 505,58 545,35 574,17 594,17 604,11 639,71
yy = N° elem. 28 W 421 445 526 542 566 607 687 704 744 987 1229 1472 1634 1795 2038
Altezza mm 544 € 439,46 443,76 451,45 454,72 460,38 465,35 471,56 475,86 481,61 523,42 565,24 595,86 617,22 627,84 665,25
yy = N° elem. 30 W 445 471 557 574 600 643 728 745 788 1045 1302 1559 1731 1902 2159
Altezza mm 580 € 453,14 457,54 465,57 469,08 474,95 480,15 486,70 491,34 497,43 541,28 585,13 617,45 640,27 651,69 690,90
yy = N° elem. 32 W 470 497 587 605 632 677 768 786 831 1102 1373 1644 1824 2005 2276
Altezza mm 616 € 466,70 471,44 479,70 483,43 489,52 495,17 501,85 506,71 513,25 559,14 605,02 639,26 663,33 675,53 716,44
yy = N° elem. 34 W 493 521 616 635 664 711 806 825 872 1157 1441 1725 1915 2105 2389
Altezza mm 652 € 480,72 485,69 494,39 498,46 504,90 510,66 517,77 523,09 529,76 577,90 626,03 662,42 687,28 700,73 744,01
yy = N° elem. 36 W 515 545 644 664 694 743 843 862 912 1209 1507 1804 2002 2201 2498
Altezza mm 688 € 494,61 499,93 509,08 513,37 520,15 526,25 533,71 539,36 546,37 596,65 647,05 685,59 711,24 725,93 771,69
yy = N° elem. 38 W 537 568 672 692 723 775 878 899 951 1261 1570 1880 2087 2294 2604
Altezza mm 724 € 508,73 514,38 523,77 528,40 535,41 541,85 549,65 555,52 562,98 615,30 668,07 708,75 735,19 751,13 799,15
yy = N° elem. 40 W 558 591 698 719 752 805 913 934 988 1310 1632 1954 2169 2384 2706
Altezza mm 760 € 522,64 528,63 538,35 543,32 550,66 557,44 565,58 571,91 579,59 634,06 688,98 731,92 759,26 776,33 826,73
yy = N° elem. 42 W 579 612 723 745 779 834 946 968 1024 1357 1691 2025 2247 2470 2804
Altezza mm 796 € 535,97 542,30 552,47 557,67 565,35 572,36 580,83 587,50 595,52 652,14 709,10 753,95 782,65 800,74 853,17
yy = N° elem. 44 W 598 633 748 771 805 863 978 1001 1058 1403 1748 2093 2323 2553 2899
Altezza mm 832 € 549,31 555,86 566,48 571,91 579,82 587,39 596,09 602,98 611,34 670,22 729,32 775,99 806,16 825,26 879,50
yy = N° elem. 46 W 617 652 771 795 830 890 1008 1032 1091 1447 1803 2159 2396 2634 2989
Altezza mm 868 € 562,64 569,53 580,50 586,15 594,51 602,19 611,34 618,58 627,28 688,30 749,43 798,02 829,78 849,66 906,06
yy = N° elem. 48 W 635 672 794 818 855 916 1038 1062 1123 1490 1856 2222 2467 2711 3077
Altezza mm 904 € 576,20 583,21 594,62 600,50 609,08 617,11 626,61 634,06 643,32 706,27 769,55 819,95 853,29 874,19 932,49
yy = N° elem. 50 W 652 690 815 841 878 941 1066 1091 1154 1530 1907 2283 2534 2785 3161
Altezza mm 940 € 589,54 596,77 608,63 614,73 623,66 632,02 641,86 649,65 659,14 724,35 789,77 842,09 876,78 898,59 958,83
yy = N° elem. 52 W 669 708 836 862 901 965 1094 1119 1184 1570 1956 2342 2599 2856 3242
Altezza mm 976 € 602,87 610,33 622,64 628,97 638,24 646,83 657,22 665,25 675,08 742,43 809,89 864,13 900,41 923,01 985,27
yy = N° elem. 54 W 685 725 856 883 922 988 1120 1146 1212 1607 2002 2397 2661 2924 3320
Altezza mm 1012 € 616,20 624,11 636,78 643,32 652,82 661,86 672,37 680,85 690,90 760,51 830,01 886,06 923,80 947,53 1.011,71
yy = N° elem. 56 W 700 741 875 902 943 1010 1145 1172 1239 1643 2047 2451 2721 2990 3394
Altezza mm 1048 € 634,62 642,76 655,75 662,65 672,37 681,63 692,59 701,19 711,70 783,33 854,98 912,72 951,60 976,01
yy = N° elem. 58 W 715 756 894 921 962 1031 1169 1196 1265 1678 2090 2502 2778 3052
Altezza mm 1084 € 653,73 662,08 675,53 682,42 692,59 702,08 713,38 722,20 732,93 806,72 880,51 940,07 980,19 1.005,27
yy = N° elem. 60 W 729 771 911 939 981 1052 1192 1220 1290 1710 2131 2552 2832 3112
Legenda Codice
Codice Allacciamento Idraulico standard. Per altri allacciamenti
Larghezza Codice imballo
disponibili consultare pag. 156
A12 0520 YY 01 IR 01 H Orizzontale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.
