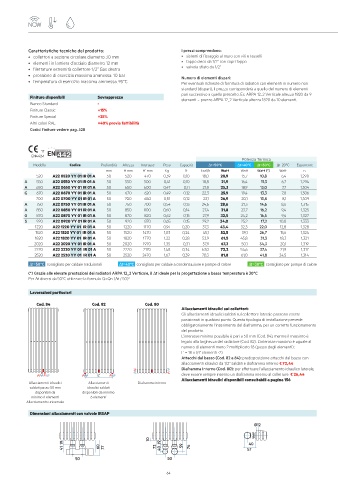

Page 67 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio diametro 12 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” Gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 10 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi
pari successivo a quello prescelto. Es. ARPA 12_2 Verticale altezza 1820 da 9
Finiture disponibili Sovrapprezzo elementi = prezzo ARPA 12_2 Verticale altezza 1820 da 10 elementi.
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

17
EN442-1
Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esponente
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 A22 0520 YY 01 IR 01 A 50 520 470 0,39 0,10 18,0 20,9 15,7 10,8 6,4 1,290
A 550 A22 0550 YY 01 IR 01 A 50 550 500 0,41 0,10 18,8 21,9 16,4 11,3 6,7 1,294
A 650 A22 0650 YY 01 IR 01 A 50 650 600 0,47 0,11 21,8 25,3 18,9 13,0 7,7 1,304
G 670 A22 0670 YY 01 IR 01 A 50 670 620 0,49 0,12 22,3 25,9 19,4 13,3 7,8 1,306
700 A22 0700 YY 01 IR 01 A 50 700 650 0,51 0,12 23,1 26,9 20,1 13,8 8,1 1,309
A 750 A22 0750 YY 01 IR 01 A 50 750 700 0,54 0,13 24,6 28,6 21,3 14,6 8,6 1,315
A 850 A22 0850 YY 01 IR 01 A 50 850 800 0,60 0,14 27,4 31,8 23,7 16,2 9,4 1,325
G 870 A22 0870 YY 01 IR 01 A 50 870 820 0,62 0,15 27,9 32,5 24,2 16,5 9,6 1,327
S 920 A22 0920 YY 01 IR 01 A 50 920 870 0,65 0,15 29,2 34,0 25,2 17,2 10,0 1,333
1220 A22 1220 YY 01 IR 01 A 50 1220 1170 0,94 0,20 37,3 43,4 32,3 22,0 12,8 1,328
1520 A22 1520 YY 01 IR 01 A 50 1520 1470 1,03 0,24 45,1 52,5 39,1 26,7 15,6 1,324
1820 A22 1820 YY 01 IR 01 A 50 1820 1770 1,22 0,28 52,9 61,5 45,8 31,3 18,3 1,321
2020 A22 2020 YY 01 IR 01 A 50 2020 1970 1,35 0,31 57,9 67,3 50,1 34,3 20,1 1,319
2220 A22 2220 YY 01 IR 01 A 50 2220 2170 1,48 0,34 63,0 73,2 54,6 37,4 21,9 1,317
2520 A22 2520 YY 01 IR 01 A 50 2520 2470 1,67 0,39 70,3 81,8 61,0 41,8 24,5 1,314
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 12_2 Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

Lavorazioni particolari

Cod. 84 Cod. 82 Cod. 80
Allacciamenti idraulici sui collettori:
Gli allacciamenti idraulici saldati sul collettore laterale possono essere
posizionati in qualsiasi punto. Questa tipologia di installazione prevede
obbligatoriamente l’inserimento del diaframma, per un corretto funzionamento
del prodotto.
L’interasse minimo possibile è pari a 50 mm (Cod. 84), mentre il massimo è
legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al
numero di elementi meno 2 moltiplicato 18 (passo degli elementi):
L’ = 18 x (n° elementi -2).
Attacchi dal basso (Cod. 82 e 84): predisposizione attacchi dal basso con
allacciamenti idraulici da 1/2” saldati e diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale,
L’ deve essere sempre inserito un diaframma interno al collettore € 26,44
Allacciamenti idraulici disponibili consultabili a pagina 156
Allacciamenti idraulici Allacciamenti Diaframma interno
saldati passo 50 mm idraulici saldati
disponibili da disponibili da minimo
minimo 6 elementi 6 elementi
Allacciamento universale

Dimensioni allacciamenti con valvole IRSAP
Ø12

10
19 73 19 59 40
41 60 77 40 76 57
50 50

64 65
