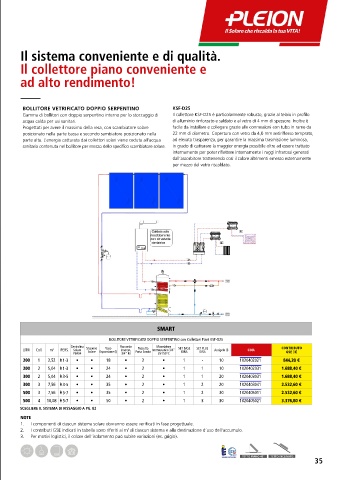

Page 37 - PLEION - SOLARE RESIDENZIALE 2023 VER 02 - FIDRA
P. 37
Il sistema conveniente e di qualità.
Il collettore piano conveniente e
ad alto rendimento!
BOLLITORE VETRIFICATO DOPPIO SERPENTINO KSF-D25
Gamma di bollitori con doppio serpentino interno per lo stoccaggio di Il collettore KSF-D25 è particolarmente robusto, grazie al telaio in profilo
acqua calda per usi sanitari. di alluminio rinforzato e saldato e al vetro di 4 mm di spessore. Inoltre è
Progettati per avere il massimo della resa, con scambiatore solare facile da installare e collegare grazie alle connessioni con tubo in rame da
posizionato nella parte bassa e secondo sambiatore posizionato nella 22 mm di diametro. Copertura con vetro da 4,0 mm antiriflesso temprato,
parte alta. L’energia catturata dai collettori solari viene ceduta all’acqua ad elevata trasparenza, per garantire la massima trasmissione luminosa,
sanitaria contenuta nel bollitore per mezzo dello specifico scambiatore solare. in grado di catturare la maggior energia possibile oltre ad essere trattato
internamente per poter riflettere internamente i raggi infrarossi generati
dall’assorbitore trattenendo così il calore altrimenti emesso esternamente
per mezzo del vetro riscaldato.
SMART
BOLLITORE VETRIFICATO DOPPIO SERPENTINO con Collettori Piani KSF-D25
Centralina Raccordo Miscelatore CONTRIBUTO
Vaso
Pozzetto
LITRI Coll. m 2 PERS. Solare Stazione Espansione (l) Intercet. Porta Sonda termostatico 3/4“ SET BASE SET PLUS Antigelo (l) COD. GSE [€]
IDRA
Solare
IDRA
PB404 3/4“ M 35°/55°C
200 1 2,52 1-3 • • 18 • 2 • 1 - 10 1020402021 844,20 €
200 2 5,04 1-3 • • 24 • 2 • 1 1 10 1020402031 1.688,40 €
300 2 5,04 3-5 • • 24 • 2 • 1 1 20 1020403031 1.688,40 €
300 3 7,56 3-5 • • 35 • 2 • 1 2 20 1020403041 2.532,60 €
500 3 7,56 5-7 • • 35 • 2 • 1 2 30 1020405011 2.532,60 €
500 4 10,08 5-7 • • 50 • 2 • 1 3 30 1020405021 3.376,80 €
SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 82
NOTE
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
2. I contributi GSE indicati in tabella sono riferiti ai m di ciascun sistema e alla destinazione d’uso dell’accumulo.
2
3. Per motivi logistici, il colore dell’isolamento può subire variazioni (es. grigio).
TETTO PIANO 45° TETTO INCLINATO
35
