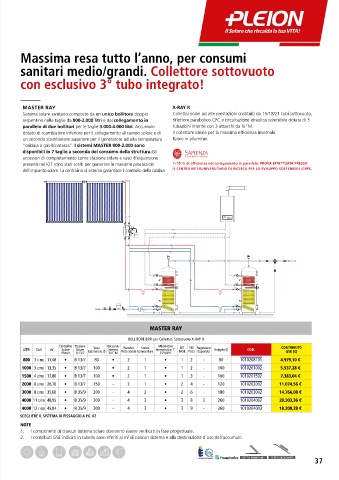

Page 39 - PLEION - SOLARE RESIDENZIALE 2023 VER 02 - FIDRA

Massima resa tutto l’anno, per consumi

sanitari medio/grandi. Collettore sottovuoto

con esclusivo 3° tubo integrato!

MASTER RAY X-RAY R
Sistema solare sanitario composto da un unico bollitore doppio Collettoi solari ad alte prestazioni costituiti da 15/18/21 tubi sottovuoto,
serpentino nelle taglie da 800-2.000 litri e dal collegamento in riflettore parabolico CPC e circuitazione idraulica reversibile dotata di 3
parallelo di due bollitori per le taglie 3.000-4.000 litri. Accumulo tubazioni interne con 3 attacchi da ¾”M.
dotato di scambiatore inferiore per il collegamento al campo solare e di Il collettore ideale per la massima efficienza invernale.
un secondo scambiatore superiore per il generatore ad alta temperatura Telaio in alluminio.
“caldaia a gas-biomassa”. I sistemi MASTER 800-2.000 sono
disponibili in 7 taglie a seconda del consumo della struttura.Gli
accessori di completamento come stazione solare e vaso d’espansione
presenti nel KIT sono stati scelti per garantire le massime prestazioni *+15 % di efficienza nel collegamento in parallelo. PROVA EFFETTUATA PRESSO
dell’impianto solare. La centralina di sistema garantisce il controllo della caldaia. IL CENTRO INTERUNIVERSITARIO DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.

MASTER RAY

BOLLITORE BRR con Collettori Sottovuoto X-RAY R
Centralina Stazione Raccordo Miscelatore
Sonde
SET
SET Regolatore
Vaso
Pozzetto
LITRI Coll. m 2 Solare Solare Espansione (l) Intercet. Porta Sonda temperatura termostatico 1“ BASE PLUS di portata Antigelo (l) COD. CONTRIBUTO
PB404 B 13/7 3/4“ M 35°/60°C GSE [€]
800 3 (18R) 11,46 • B 13/7 80 • 2 1 • 1 2 - 80 1010208101 4.979,10 €
1000 3 (21R) 13,35 • B 13/7 100 • 2 1 • 1 2 - 100 1010201002 5.537,28 €
1500 4 (21R) 17,80 • B 13/7 100 • 2 1 • 1 3 - 100 1010201502 7.383,04 €
2000 6 (21R) 26,70 • B 13/7 150 - 2 1 • 2 4 - 120 1010202002 11.074,56 €
3000 8 (21R) 35,60 • B 35/9 200 - 4 2 • 2 6 - 180 1010203002 14.766,08 €
4000 11 (21R) 48,95 • B 35/9 300 - 4 3 • 3 8 3 260 1010204002 20.303,36 €
4000 12 (18R) 45,84 • B 35/9 300 - 4 3 • 3 9 - 260 1010204003 18.209,28 €
SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 82
NOTE
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
2. I contributi GSE indicati in tabella sono riferiti ai m di ciascun sistema e alla destinazione d’uso dell’accumulo.
2

TETTO PIANO 45° TETTO INCLINATO
37
