La soluzione solare per tutte le esigenze.

Collettori piani ad alta efficienza!

PR KSF-P26
Gamma di accumuli mono serpentino adatta al Collettore solare piano ad alta efficienza, di grande superfcie
contenimento di acqua tecnica d’impianto. da 2,62 m² e 4 attacchi da 3/4” per l’installazione in verticale
Idonei per l’integrazione al riscaldamento ambienti e la e orizzontale. Telaio in alluminio composto da profili saldati,
produzione di acqua calda sanitaria tramite modulo esterno. assorbitore in alluminio, circuitazione interna in rame. Vetro di
Lo scambiatore interno, posizionato nella parte bassa copertura solare antiriflesso ad alevata trasparenza.
dell’accumulo, è progettato per avere la massima resa di
scambio sia con collettori solari che con generatori di calore.

AQUA FRESH PLUS

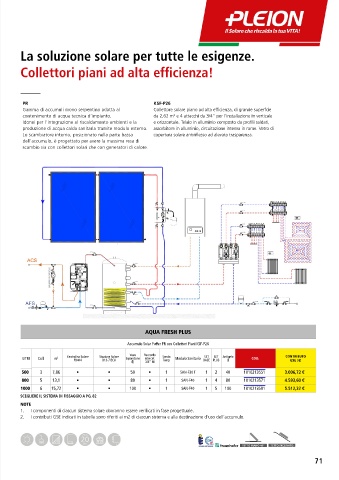

Accumulo Solar Puffer PR con Collettori Piani KSF-P26
Vaso
SET
SET
LITRI Coll. m 2 Centralina Solare Stazione Solare Espansione Raccordo Sonda Modulo Sanitario BASE PLUS Antigelo COD. CONTRIBUTO
Intercet.
B13-7 ECO
(l)
Temp.
GSE [€]
PB404
3/4“ M
(l)
500 3 7,86 • • 50 • 1 SAN-F30 T 1 2 40 1010213551 3.006,72 €
800 5 13,1 • • 80 • 1 SAN-F40 1 4 80 1010213571 4.593,60 €
1000 6 15,72 • • 100 • 1 SAN-F40 1 5 100 1010213591 5.512,32 €
SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 82
NOTE
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
2. I contributi GSE indicati in tabella sono riferiti ai m2 di ciascun sistema e alla destinazione d’uso dell’accumulo.
ACS
20
l/m TETTO PIANO 45° TETTO INCLINATO
