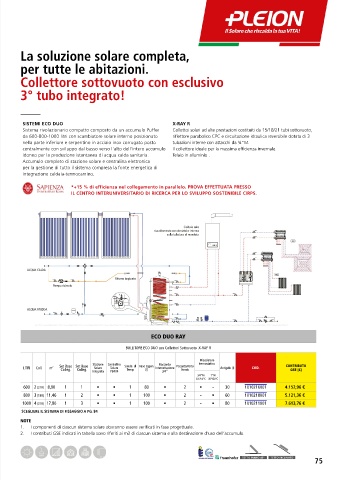

Page 77 - PLEION - SOLARE RESIDENZIALE 2023 VER 02 - FIDRA

SISTEMI SOLARI ACS/INTEGRAZIONE RISCALDAMENTO

SOLARE + CALDAIA / BIOMASSA
ECO DUO RAY
La soluzione solare completa,

per tutte le abitazioni.

Collettore sottovuoto con esclusivo

3° tubo integrato!

SISTEMI ECO DUO X-RAY R
Sistema rivoluzionario compatto composto da un accumulo Puffer Collettoi solari ad alte prestazioni costituiti da 15/18/21 tubi sottovuoto,
da 600-800-1000 litri con scambiatore solare interno posizionato riflettore parabolico CPC e circuitazione idraulica reversibile dotata di 3
nella parte inferiore e serpentino in acciaio inox corrugato posto tubazioni interne con attacchi da ¾”M.
centralmente con sviluppo dal basso verso l’alto dell’intero accumulo Il collettore ideale per la massima efficienza invernale.
idoneo per la produzione istantanea di acqua calda sanitaria. Telaio in alluminio .
Accumulo completo di stazione solare e centralina elettronica
2.0.0 per la gestione di tutto il sistema compresa la fonte energetica di
CAMPO SOLARE CON CALDIA SOLO RISCALDAMENTO 3
integrazione caldaia-termocamino.
TUBI ED ACCUMULO ACQUA TECNICA ECO COMPACT
CON SCAMBIATORE SANITARIO INTERNO IN ACCIAIO INOX
*+15 % di efficienza nel collegamento in parallelo. PROVA EFFETTUATA PRESSO
IL CENTRO INTERUNIVERSITARIO DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.

Caldaia solo
riscaldamento con deviatrice interna
sulla tubatura di mandata

ACQUA CALDA
Ritorno impianto
Pompa ricircolo

ACQUA FREDDA

Funzionamento
del KIT di ricircolo ECO DUO RAY
ACQUA CALDA L’acqua entra nell’apposita tubazione Ricircolo sanitario
Se la miscelatrice è aperta lato acqua corrugata del KIT ricircolo. Scorre quindi VISTA LATERALE rif. A
BOLLITORE ECO DUO con Collettori Sottovuoto X-RAY R
fredda, parte dell’acqua viene ricircolata per circa 1 metro all’interno del serpentino
rapido in acciaio INOX (interno al bollito- Ritorno ricircolo
re). Viene quindi ripresa e mandata verso
Miscelatore
le utenze come acqua calda. Il circolo termostatico Mandata acqua calda
dell’acqua è messo in moto dall’apposita
Stazione
Raccordo
ACQUA FREDDA
pompa.
LITRI Coll. m 2 Set Base Set Base Integrata Centralina Sonde di Vaso Espan. Intercettazione PozzettoPorta Antigelo (l) COD. CONTRIBUTO
Solare
Solare
Colleg.
Colleg.
GSE [€]
Sonda
Temp.
(l)
3/4“
PB404
3/4“M 1“M
35°/55°C 30°/65°C
600 2 (21R) 8,90 1 1 • • 1 80 • 2 • - 30 1010216001 4.152,96 €
800 3 (18R) 11,46 1 2 • • 1 100 • 2 - • 60 1010218001 5.121,36 €
1000 4 (21R) 17,80 1 3 • • 1 100 • 2 - • 80 1010211001 7.613,76 €
SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 84
NOTE
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
2. I contributi GSE indicati in tabella sono riferiti ai m2 di ciascun sistema e alla destinazione d’uso dell’accumulo.

TETTO PIANO 45° TETTO INCLINATO
75
