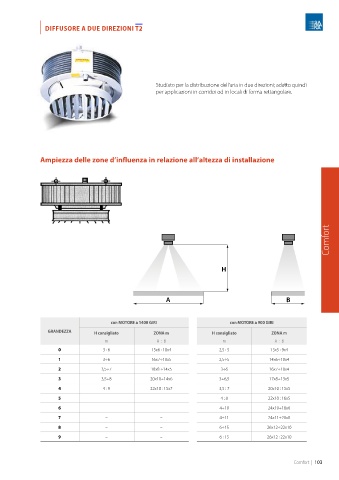

| DIFFUSORE A DUE DIREZIONI T2

Studiato per la distribuzione dell’aria in due direzioni; adatto quindi
per applicazioni in corridoi od in locali di forma rettangolare.

H H

Ampiezza delle zone d’influenza in relazione all’altezza di installazione

S S

Comfort

H

A B

con MOTORE a 1400 GIRI con MOTORE a 900 GIRI
GRANDEZZA H consigliato ZONA m H consigliato ZONA m
m A ÷ B m A ÷ B
0 3÷6 15x6÷10x4 2,5÷5 13x5÷9x4
1 3÷6 16x7÷10x5 2,5÷5 14x6÷10x4
2 3,5÷7 18x8 ÷14x5 3÷6 16x7÷10x4
3 3,5÷8 20x10÷14x6 3÷6,5 17x8÷13x5
4 4÷9 22x10÷15x7 3,5÷7 20x10÷15x5

5 – – 4÷8 22x10÷16x5
6 – – 4÷10 24x10÷18x6
7 – – 4÷11 24x11÷20x8
8 – – 6÷15 26x12÷22x10
9 – – 6÷15 26x12÷22x10

Comfort | 103
