Page 108 - SABIANA - CATALOGO 2024 - FIDRA

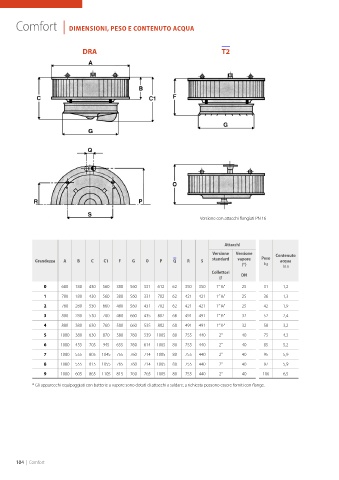

Comfort | DIMENSIONI, PESO E CONTENUTO ACQUA

DRA T2

Versione con attacchi flangiati PN 16

AttacchI
Versione Versione Contenuto
Grandezza A B C C1 F G O P Q R S standard vapore Peso acqua
(*) kg Litri
Collettori DN
Ø
0 680 180 430 560 380 560 331 612 62 350 350 1” ¼" 25 31 1,2
1 780 180 430 560 380 560 331 702 62 421 421 1” ¼" 25 36 1,3
2 780 280 530 660 480 560 431 702 62 421 421 1” ¼" 25 42 1,9
3 880 280 530 700 480 660 435 802 68 491 491 1” ½" 32 52 2,4

4 880 380 630 760 580 660 535 802 68 491 491 1” ½" 32 58 3,2
5 1080 380 630 870 580 760 539 1005 80 755 440 2" 40 75 4,3
6 1080 455 705 945 655 760 614 1005 80 755 440 2" 40 85 5,2
7 1080 555 805 1045 755 760 714 1005 80 755 440 2" 40 95 5,9
8 1080 555 815 1055 765 760 714 1005 80 755 440 2" 40 97 5,9
9 1080 605 865 1105 815 760 765 1005 80 755 440 2" 40 106 6,5

* Gli apparecchi equipaggiati con batterie a vapore sono dotati di attacchi a saldare; a richiesta possono essere forniti con flange.

104 | Comfort
