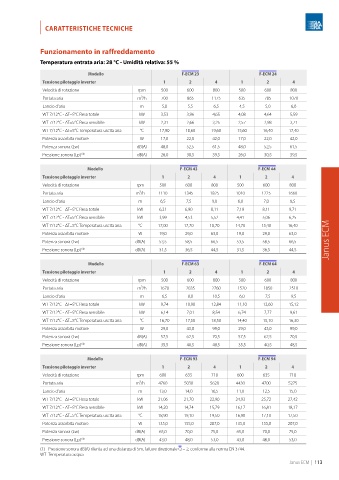

| CARATTERISTICHE TECNICHE

Funzionamento in raffreddamento

Temperatura entrata aria: 28 °C - Umidità relativa: 55 %

Modello F-ECM 23 F-ECM 24
Tensione pilotaggio inverter 1 2 4 1 2 4
Velocità di rotazione rpm 500 600 800 500 600 800
Portata aria m³/h 700 865 1175 635 785 1070
Lancio d’aria m 5,0 5,5 6,5 4,5 5,0 6,0
WT 7/12°C - ΔT=5°C Resa totale kW 3,53 3,96 4,65 4,08 4,64 5,59
WT 7/12°C - ΔT=5°C Resa sensibile kW 2,31 2,66 3,25 2,57 2,98 3,71
WT 7/12°C - ΔT=5°C Temperatura uscita aria °C 17,90 18,60 19,60 15,60 16,40 17,40
Potenza assorbita motore W 17,0 22,0 42,0 17,0 22,0 42,0
Potenza sonora (Lw) dB(A) 48,0 52,5 61,5 48,0 52,5 61,5
Pressione sonora (Lp) (1) dB(A) 26,0 30,5 39,5 26,0 30,5 39,5

Modello F-ECM 43 F-ECM 44
Tensione pilotaggio inverter 1 2 4 1 2 4
Velocità di rotazione rpm 500 600 800 500 600 800
Portata aria m³/h 1110 1345 1825 1010 1225 1660
Lancio d’aria m 6,5 7,5 9,0 6,0 7,0 8,5
WT 7/12°C - ΔT=5°C Resa totale kW 6,21 6,90 8,11 7,19 8,11 9,71
WT 7/12°C - ΔT=5°C Resa sensibile kW 3,99 4,53 5,52 4,41 5,06 6,25
Janus ECM
WT 7/12°C - ΔT=5°C Temperatura uscita aria °C 17,00 17,70 18,70 14,70 15,40 16,40
Potenza assorbita motore W 19,0 29,0 63,0 19,0 29,0 63,0
Potenza sonora (Lw) dB(A) 53,5 58,5 66,5 53,5 58,5 66,5
Pressione sonora (Lp) (1) dB(A) 31,5 36,5 44,5 31,5 36,5 44,5

Modello F-ECM 63 F-ECM 64
Tensione pilotaggio inverter 1 2 4 1 2 4
Velocità di rotazione rpm 500 600 800 500 600 800
Portata aria m³/h 1670 2035 2760 1520 1850 2510
Lancio d’aria m 6,5 8,0 10,5 6,0 7,5 9,5
WT 7/12°C - ΔT=5°C Resa totale kW 9,74 10,90 12,84 11,10 12,60 15,12
WT 7/12°C - ΔT=5°C Resa sensibile kW 6,14 7,01 8,54 6,74 7,77 9,61
WT 7/12°C - ΔT=5°C Temperatura uscita aria °C 16,70 17,50 18,50 14,40 15,10 16,30
Potenza assorbita motore W 29,0 43,0 99,0 29,0 43,0 99,0
Potenza sonora (Lw) dB(A) 57,5 62,5 70,5 57,5 62,5 70,5
Pressione sonora (Lp) (1) dB(A) 35,5 40,5 48,5 35,5 40,5 48,5

Modello F-ECM 93 F-ECM 94
Tensione pilotaggio inverter 1 2 4 1 2 4
Velocità di rotazione rpm 600 635 710 600 635 710
Portata aria m³/h 4760 5030 5620 4430 4700 5275
Lancio d’aria m 13,0 14,0 16,5 11,0 12,5 15,0
WT 7/12°C - ΔT=5°C Resa totale kW 21,06 21,70 22,90 24,93 25,72 27,42
WT 7/12°C - ΔT=5°C Resa sensibile kW 14,20 14,74 15,79 16,17 16,81 18,17
WT 7/12°C - ΔT=5°C Temperatura uscita aria °C 18,90 19,10 19,50 16,90 17,10 17,50
Potenza assorbita motore W 135,0 155,0 207,0 135,0 155,0 207,0
Potenza sonora (Lw) dB(A) 65,0 70,0 75,0 65,0 70,0 75,0
Pressione sonora (Lp) (1) dB(A) 43,0 48,0 53,0 43,0 48,0 53,0
(1) Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
WT Temperatura acqua
