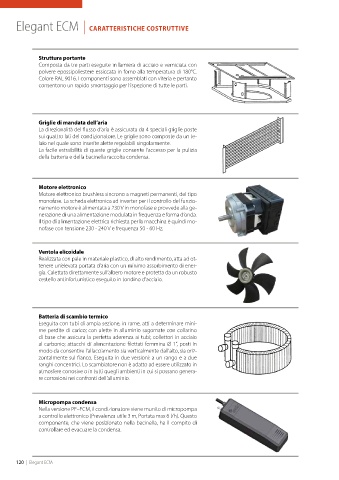

Elegant ECM | CARATTERISTICHE COSTRUTTIVE

Struttura portante
Composta da tre parti eseguite in lamiera di acciaio e verniciata con
polvere epossipoliestere essiccata in forno alla temperatura di 180°C.
Colore RAL 9016. I componenti sono assemblati con viteria e pertanto
consentono un rapido smontaggio per l’ispezione di tutte le parti.

Griglie di mandata dell’aria
La direzionalità del flusso d’aria è assicurata da 4 speciali griglie poste
sui quattro lati del condizionatore. Le griglie sono composte da un te-
laio nel quale sono inserite alette regolabili singolarmente.
La facile estraibilità di queste griglie consente l’accesso per la pulizia
della batteria e della bacinella raccolta condensa.

Motore elettronico
Motore elettronico brushless sincrono a magneti permanenti, del tipo
monofase. La scheda elettronica ad inverter per il controllo del funzio-
namento motore è alimentata a 230 V in monofase e provvede alla ge-
nerazione di una alimentazione modulata in frequenza e forma d’onda.
Il tipo di alimentazione elettrica richiesta per la macchina è quindi mo-
nofase con tensione 230 - 240 V e frequenza 50 - 60 Hz.

Ventola elicoidale
Realizzata con pale in materiale plastico, di alto rendimento, atta ad ot-
tenere un’elevata portata d’aria con un minimo assorbimento di ener-
gia. Calettata direttamente sull’albero motore e protetta da un robusto
cestello antinfortunistico eseguito in tondino d’acciaio.

Batteria di scambio termico
Eseguita con tubi di ampia sezione, in rame, atti a determinare mini-
me perdite di carico; con alette in alluminio sagomate con collarino
di base che assicura la perfetta aderenza ai tubi; collettori in acciaio
al carbonio; attacchi di alimentazione filettati femmina Ø 1”, posti in
modo da consentire l’allacciamento sia verticalmente dall’alto, sia oriz-
zontalmente sul fianco. Eseguita in due versioni: a un rango e a due
ranghi concentrici. Lo scambiatore non è adatto ad essere utilizzato in
atmosfere corrosive o in tutti quegli ambienti in cui si possano genera-
re corrosioni nei confronti dell’alluminio.

Micropompa condensa
Nella versione PE–ECM, il condizionatore viene munito di micropompa
a controllo elettronico (Prevalenza utile 3 m, Portata max 6 l/h). Questo
componente, che viene posizionato nella bacinella, ha il compito di
controllare ed evacuare la condensa.
