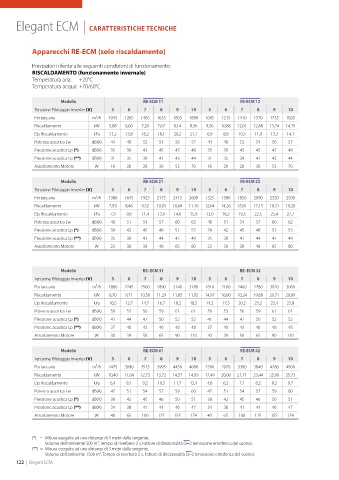

Page 126 - SABIANA - CATALOGO 2024 - FIDRA

Elegant ECM | CARATTERISTICHE TECNICHE

Apparecchi RE-ECM (solo riscaldamento)

Prestazioni riferite alle seguenti condizioni di funzionamento:
RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +20°C
Temperatura acqua: +70/60°C

Modello RE-ECM 11 RE-ECM 12
Tensione Pilotaggio Inverter (V) 5 6 7 8 9 10 5 6 7 8 9 10
Portata aria m3/h 1045 1265 1465 1635 1805 1890 1005 1215 1410 1570 1735 1820
Riscaldamento kW 5,88 6,60 7,20 7,67 8,14 8,36 9,56 10,88 12,01 12,88 13,74 14,15
Dp Riscaldamento kPa 11,2 13,8 16,2 18,1 20,2 21,1 6,9 8,8 10,5 11,9 13,3 14,1
Potenza acustica Lw dB(A) 44 48 52 54 56 57 44 48 52 54 56 57
Pressione acustica Lp (*) dB(A) 35 39 43 45 47 48 35 39 43 45 47 48
Pressione acustica Lp (**) dB(A) 31 35 39 41 43 44 31 35 39 41 43 44
Assorbimento Motore W 16 20 28 36 53 70 16 20 28 36 53 70

Modello RE-ECM 21 RE-ECM 22
Tensione Pilotaggio Inverter (V) 5 6 7 8 9 10 5 6 7 8 9 10
Portata aria m3/h 1380 1645 1925 2175 2415 2600 1325 1580 1850 2090 2320 2500
Riscaldamento kW 7,59 8,46 9,32 10,03 10,68 11,18 12,64 14,26 15,81 17,13 18,31 19,20
Dp Riscaldamento kPa 7,9 9,6 11,4 13,0 14,6 15,9 13,0 16,2 19,5 22,5 25,4 27,7
Potenza acustica Lw dB(A) 48 51 54 57 60 62 48 51 54 57 60 62
Pressione acustica Lp (*) dB(A) 39 42 45 48 51 53 39 42 45 48 51 53
Pressione acustica Lp (**) dB(A) 35 38 41 44 47 49 35 38 41 44 47 49
Assorbimento Motore W 23 30 38 48 65 80 23 30 38 48 65 80

Modello RE–ECM 31 RE–ECM 32
Tensione Pilotaggio Inverter (V) 5 6 7 8 9 10 5 6 7 8 9 10
Portata aria m3/h 1880 2245 2560 2890 3140 3180 1810 2160 2460 2780 3020 3060
Riscaldamento kW 8,70 9,71 10,50 11,29 11,85 11,95 14,97 16,80 18,24 19,68 20,71 20,89
Dp Riscaldamento kPa 10,5 12,7 14,7 16,7 18,2 18,5 14,2 17,5 20,2 23,2 25,4 25,8
Potenza acustica Lw dB(A) 50 53 56 59 61 61 50 53 56 59 61 61
Pressione acustica Lp (*) dB(A) 41 44 47 50 52 52 41 44 47 50 52 52
Pressione acustica Lp (**) dB(A) 37 40 43 46 48 48 37 40 43 46 48 48
Assorbimento Motore W 30 39 50 65 90 110 30 39 50 65 90 110

Modello RE-ECM 41 RE-ECM 42
Tensione Pilotaggio Inverter (V) 5 6 7 8 9 10 5 6 7 8 9 10
Portata aria m3/h 2475 3090 3515 3995 4450 4680 2380 2970 3380 3840 4280 4500
Riscaldamento kW 10,40 11,84 12,75 13,72 14,57 14,99 17,49 20,08 21,71 23,44 25,00 25,73
Dp Riscaldamento kPa 6,4 8,1 9,2 10,5 11,7 12,4 4,8 6,2 7,1 8,2 9,2 9,7
Potenza acustica Lw dB(A) 47 51 54 57 59 60 47 51 54 57 59 60
Pressione acustica Lp (*) dB(A) 38 42 45 48 50 51 38 42 45 48 50 51
Pressione acustica Lp (**) dB(A) 34 38 41 44 46 47 34 38 41 44 46 47
Assorbimento Motore W 40 65 100 125 155 174 40 65 100 125 155 174

(*) = Misura eseguita ad una distanza di 3 metri dalla sorgente,
Volume dell'ambiente 500 m3, Tempo di riverbero 2 s, Fattore di direzionalità Q=2 (emissione emisferica del suono).
(**) = Misura eseguita ad una distanza di 3 metri dalla sorgente,
Volume dell'ambiente 1500 m3, Tempo di riverbero 2 s, Fattore di direzionalità Q=2 (emissione emisferica del suono).
122 | Elegant ECM
