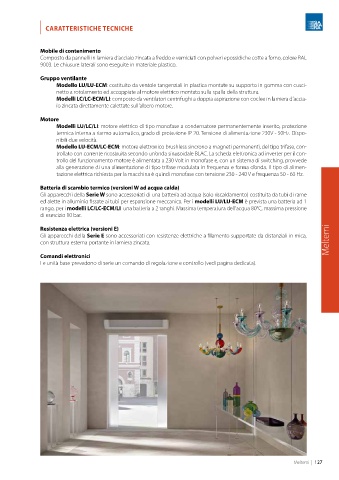

| CARATTERISTICHE TECNICHE

Mobile di contenimento
Composto da pannelli in lamiera d’acciaio zincata a freddo e verniciati con polveri epossidiche cotte a forno, colore RAL
9003. Le chiusure laterali sono eseguite in materiale plastico.

Gruppo ventilante
Modello LU/LU-ECM: costituito da ventole tangenziali in plastica montate su supporto in gomma con cusci-
netto a rotolamento ed accoppiate al motore elettrico montato sulla spalla della struttura.
Modelli LC/LC-ECM/LI: composto da ventilatori centrifughi a doppia aspirazione con coclee in lamiera d’accia-
io zincata direttamente calettate sull’albero motore.

Motore
Modelli LU/LC/LI: motore elettrico di tipo monofase a condensatore permanentemente inserito, protezione
termica interna a riarmo automatico, grado di protezione IP 20. Tensione di alimentazione 230V - 50Hz. Dispo-
nibili due velocità.
Modello LU-ECM/LC-ECM: motore elettronico brushless sincrono a magneti permanenti, del tipo trifase, con-
trollato con corrente ricostruita secondo un’onda sinusoidale BLAC. La scheda elettronica ad inverter per il con-
trollo del funzionamento motore è alimentata a 230 Volt in monofase e, con un sistema di switching, provvede
alla generazione di una alimentazione di tipo trifase modulata in frequenza e forma d’onda. Il tipo di alimen-
tazione elettrica richiesta per la macchina è quindi monofase con tensione 230 - 240 V e frequenza 50 - 60 Hz.

Batteria di scambio termico (versioni W ad acqua calda)
Gli apparecchi della Serie W sono accessoriati di una batteria ad acqua (solo riscaldamento) costituita da tubi di rame
ed alette in alluminio fissate ai tubi per espansione meccanica. Per i modelli LU/LU-ECM è prevista una batteria ad 1
rango, per i modelli LC/LC-ECM/LI una batteria a 2 ranghi. Massima temperatura dell’acqua 80°C, massima pressione
di esercizio 10 bar.

Resistenza elettrica (versioni E)
Gli apparecchi della Serie E sono accessoriati con resistenze elettriche a filamento supportate da distanziali in mica,
con struttura esterna portante in lamiera zincata. Meltemi

Comandi elettronici
Le unità base prevedono di serie un comando di regolazione e controllo (vedi pagina dedicata).
