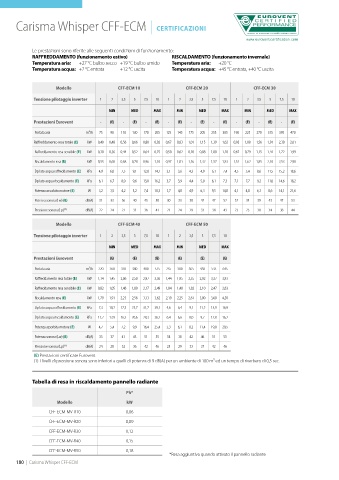

Page 184 - SABIANA - CATALOGO 2024 - FIDRA

Carisma Whisper CFF-ECM | CERTIFICAZIONI

Le prestazioni sono riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27 °C bulbo secco +19 °C bulbo umido Temperatura aria: +20 °C
Temperatura acqua: +7 °C entrata +12 °C uscita Temperatura acqua: +45 °C entrata, +40 °C uscita

Modello CFF-ECM 10 CFF-ECM 20 CFF-ECM 30
Tensione pilotaggio inverter 1 2 3,5 5 7,5 10 1 2 3,5 5 7,5 10 1 2 3,5 5 7,5 10

MIN MED MAX MIN MED MAX MIN MED MAX
Prestazioni Eurovent - (E) - (E) - (E) - (E) - (E) - (E) - (E) - (E) - (E)
Portata aria m³/h 75 90 110 130 170 205 125 145 175 205 255 305 190 225 270 315 395 470

Raffreddamento resa totale (E) kW 0,40 0,48 0,58 0,66 0,80 0,92 0,67 0,83 1,01 1,15 1,39 1,62 0,92 1,08 1,56 1,91 2,30 2,61
Raffreddamento resa sensibile (E) kW 0,30 0,36 0,44 0,52 0,64 0,75 0,50 0,62 0,76 0,88 1,08 1,28 0,67 0,79 1,15 1,41 1,72 1,99
Riscaldamento resa (E) kW 0,55 0,60 0,68 0,78 0,96 1,10 0,97 1,01 1,16 1,32 1,57 1,81 1,52 1,62 1,85 2,10 2,53 2,90
Dp lato acqua raffreddamento (E) kPa 4,9 6,0 7,5 9,1 12,0 14,7 3,1 3,6 4,3 4,9 6,1 7,4 4,5 5,4 8,6 11,5 15,2 18,6
Dp lato acqua riscaldamento (E) kPa 6,1 6,7 8,0 9,6 13,0 16,2 3,7 3,9 4,4 5,0 6,1 7,3 7,1 7,7 9,2 11,0 14,6 18,2
Potenza assorbita motore (E) W 3,2 3,5 4,2 5,2 7,4 10,3 3,7 4,0 4,9 6,3 9,5 14,0 4,1 4,8 6,3 8,6 14,1 21,6
Potenza sonora (Lw) (E) dB(A) 31 33 36 40 45 50 30 33 38 42 47 52 32 34 39 43 47 53

Pressione sonora (Lp) (1) dB(A) 22 24 27 31 36 41 21 24 29 33 38 43 23 25 30 34 38 44
Modello CFF-ECM 40 CFF-ECM 50

Tensione pilotaggio inverter 1 2 3,5 5 7,5 10 1 2 3,5 5 7,5 10

MIN MED MAX MIN MED MAX
Prestazioni Eurovent - (E) - (E) - (E) - (E) - (E) - (E)
Portata aria m³/h 220 260 320 380 480 575 255 300 365 430 535 645
Raffreddamento resa totale (E) kW 1,14 1,45 2,06 2,50 2,97 3,36 1,44 1,95 2,55 2,92 3,37 3,81

Raffreddamento resa sensibile (E) kW 0,82 1,05 1,48 1,80 2,17 2,49 1,04 1,40 1,82 2,10 2,47 2,83
Riscaldamento resa (E) kW 1,79 1,91 2,23 2,58 3,13 3,62 2,19 2,25 2,61 3,00 3,60 4,20
Dp lato acqua raffreddamento (E) kPa 7,3 10,2 17,3 23,7 31,7 39,1 4,6 6,4 9,1 11,2 13,9 16,9
Dp lato acqua riscaldamento (E) kPa 11,7 12,9 16,3 20,6 28,3 36,2 6,4 6,6 8,0 9,7 12,8 16,2
Potenza assorbita motore (E) W 4,7 5,4 7,2 9,9 16,4 25,4 5,3 6,1 8,2 11,4 19,0 29,5
Potenza sonora (Lw) (E) dB(A) 33 37 41 45 51 55 34 38 42 46 51 55
Pressione sonora (Lp) (1) dB(A) 24 28 32 36 42 46 25 29 33 37 42 46
(E) Prestazioni certificate Eurovent
(1) I livelli di pressione sonora sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m³ ed un tempo di riverbero di 0,5 sec.

Tabella di resa in riscaldamento pannello radiante
Ph*

Modello kW
CFF-ECM-MV-R10 0,06
CFF-ECM-MV-R20 0,09
CFF-ECM-MV-R30 0,12
CFF-ECM-MV-R40 0,15
CFF-ECM-MV-R50 0,18
*Resa aggiuntiva quando attivato il pannello radiante
180 | Carisma Whisper CFF-ECM
