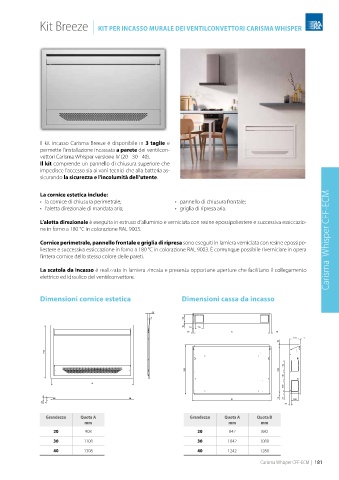

Kit Breeze | KIT PER INCASSO MURALE DEI VENTILCONVETTORI CARISMA WHISPER
Il kit incasso Carisma Breeze è disponibile in 3 taglie e
permette l'installazione incassata a parete dei ventilcon-
vettori Carisma Whisper versione IV (20 - 30 - 40).
Il kit comprende un pannello di chiusura superiore che
impedisce l'accesso sia ai vani tecnici che alla batteria as-
sicurando la sicurezza e l’incolumità dell’utente.
La cornice estetica include:
• la cornice di chiusura perimetrale; • pannello di chiusura frontale;
• l’aletta direzionale di mandata aria; • griglia di ripresa aria.
L’aletta direzionale è eseguita in estruso d’alluminio e verniciata con resine epossipoliestere e successiva essiccazio-
ne in forno a 180 °C in colorazione RAL 9003.
Cornice perimetrale, pannello frontale e griglia di ripresa sono eseguiti in lamiera verniciata con resine epossipo- Carisma Whisper CFF-ECM
liestere e successiva essiccazione in forno a 180 °C in colorazione RAL 9003. È comunque possibile riverniciare in opera
l’intera cornice dello stesso colore delle pareti.
La scatola da incasso è realizzata in lamiera zincata e presenta opportune aperture che facilitano il collegamento
elettrico ed idraulico del ventilconvettore.
Dimensioni cornice estetica Dimensioni cassa da incasso
23
7 105
15 16 115
19 A 19
141 1
19
714
150
680 642
130
A
150
B 19 21 100
23 7 19
Grandezza Quota A Grandezza Quota A Quota B
mm mm mm
20 908 20 842 880
30 1108 30 1042 1080
40 1308 40 1242 1280
